در دنیای کنترل و اتوماسیون صنعتی، PLC پی ال سی زیمنس (کنترلکنندههای منطقی برنامهپذیر) و میکروکنترلرها دو تکنولوژی اساسی هستند که کاربردهای متفاوتی در پروژههای مختلف دارند. PLC ها بهویژه برای کنترل و نظارت بر فرآیندهای پیچیده در محیطهای صنعتی طراحی شدهاند و قابلیت اطمینان بالایی دارند. این دستگاهها قادر به کنترل ماشینآلات، خطوط تولید، سیستمهای مدیریت انرژی و دیگر فرآیندهای صنعتی با مقیاس بزرگ هستند. در مقابل، میکروکنترلرها برای پروژههای کوچکتر و کم هزینه مناسب بوده و قابلیت انعطافپذیری بیشتری در برنامهنویسی دارند. این دستگاهها عمدتاً در سیستمهای الکترونیکی مصرفی، رباتیک و پروژههای تحقیقاتی استفاده میشوند.
فروشگاه تیاش ولتاژ، نمایندگی فروش محصولات زیمنس در ایران، ارائهدهنده انواع PLC و میکروکنترلرها از برند معتبر مانند زیمنس است. اگر به دنبال خرید PLC برای پروژههای صنعتی خود هستید، ما انواع مدلها و قیمتها را در دسترس شما قرار میدهیم. از جمله
و دیگر محصولات تخصصی صنعتی. علاوه بر این، ما خدمات برنامهنویسی PLC را نیز به شما ارائه میدهیم تا بتوانید سیستم خود را به بهترین نحو مدیریت کنید. برای کسب اطلاعات بیشتر و اطلاع از قیمتهای بهروز میکروکنترلرهای زیمنس و PLC های زیمنس، کافیست با ما تماس بگیرید تا بهترین مشاوره و خدمات را دریافت کنید.09124057808 | 09128047276

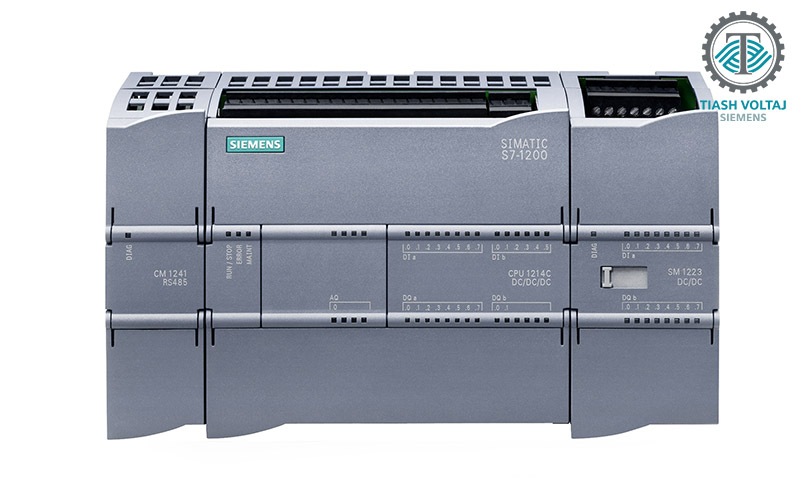

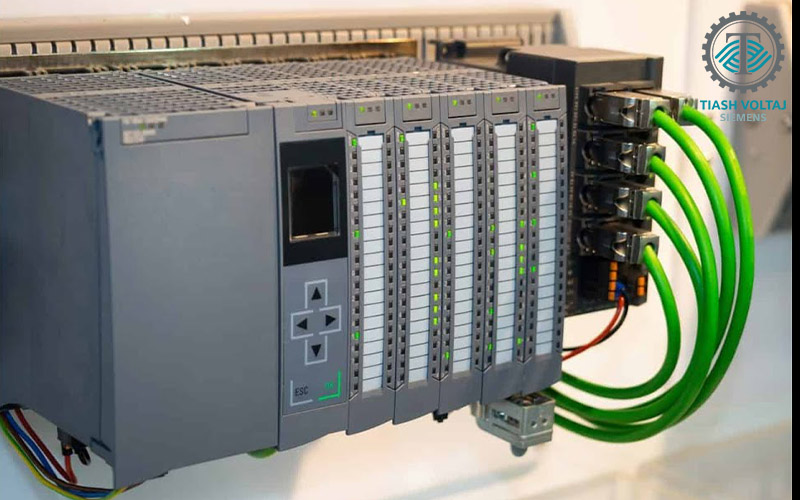

Plc چیست؟
یک کنترل کننده منطقی قابل برنامه ریزی یا PLC به سادگی یک کامپیوتر ویژه است که برای کنترل فرآیندهای خاص در صنایعی مانند نفت، فولاد یا خودرو برنامه ریزی شده است.
هر PLC از سه بخش اصلی تشکیل شده است: ورودی، CPU و خروجی. فرض کنید یک موتور الکتریکی و یک دکمه فشاری داریم.می خواهیم با فشار دادن دکمه، موتور روشن شود. وقتی دوباره دکمه را فشار دادیم، می خواهیم موتور خاموش شود. این عملکرد مشابه عملکرد دکمه پاور روی کنترل تلویزیون شما است.
برای این کار ابتدا باید برنامه ای برای این عملیات روی کامپیوتر بنویسیم و سپس آن را در CPU دانلود کنیم.سپس کلید را به ورودی و موتور را به خروجی وصل می کنیم. حال اگر دکمه را فشار دهیم یک سیگنال الکتریکی به PLC ارسال می شود.
ورودی PLC این سیگنال را به CPU ارسال می کند، اما ابتدا باید آن را در قالبی ارائه کند که CPU بتواند پردازش کند.چرا؟ چون CPU یک کامپیوتر است سیستم و نمی تواند سیگنال الکتریکی خام را پردازش کند. CPU داده های دریافتی را پردازش کرده و نتیجه را به خروجی ارسال می کند.
خروجی داده ها را دوباره به یک سیگنال الکتریکی خام تبدیل می کند، آن را روی موتور اعمال می کند و آن را روشن می کند.حالا اگر دوباره دکمه را فشار دهیم، این کار تکرار می شود و موتور خاموش می شود.
میکروکنترلر چیست؟
واحد میکروکنترلر (MCU) در اصل یک کامپیوتر کوچک روی یک تراشه است. این برای مدیریت وظایف خاص در یک سیستم تعبیه شده بدون نیاز به سیستم عامل پیچیده طراحی شده است.
این مدارهای مجتمع فشرده (IC ها) حاوی یک هسته (یا هسته ها) پردازنده، حافظه با دسترسی تصادفی (RAM) و حافظه قابل برنامه ریزی فقط خواندنی (EEPROM) با قابلیت پاک کردن الکتریکی برای ذخیره برنامه های سفارشی که روی میکروکنترلر اجرا می شوند، حتی زمانی که دستگاه از منبع تغذیه قطع شده است.
برخلاف ریزپردازندههای همه منظوره، میکروکنترلرها پردازش، حافظه و تجهیزات جانبی ورودی/خروجی (I/O) – از جمله تایمرها، شمارندهها و مبدلهای آنالوگ به دیجیتال (ADC) را در یک واحد مستقل کارآمد و مقرونبهصرفه ادغام میکنند. با ترکیب چندین مؤلفه در یک سیستم واحد، میکروکنترلرها برای کاربردهایی که نیاز به پردازش سیگنال در زمان واقعی دارند، مانند کنترل موتورها و سرووها و رابط با انواع مختلف حسگرها و ارتباطات، مناسب هستند.09124057808 | 09128047276
جدول مقایسه ساختار و اجزای plc و میکروکنترلر
در اینجا یک جدول مقایسه برای ساختار و اجزای PLC و میکروکنترلر آورده شده است:
| ویژگی | PLC | میکروکنترلر |
| قیاس پردازنده | قدرتمند با قابلیت پردازش برای کنترل فرآیندهای صنعتی پیچیده | سادهتر برای سیستمهای کوچک و کمهزینه |
| حافظه | حافظه برای ذخیرهسازی برنامهها، متغیرها و دادهها. معمولاً حافظه غیر فرار برای ذخیرهسازی برنامهها در نظر گرفته میشود | حافظه ROM برای برنامه، حافظه RAM برای دادهها و عملیات |
| ورودی/خروجی | ورودیها و خروجیهای دیجیتال و آنالوگ برای اتصال به سنسورها و عملگرها | ورودیها و خروجیهای دیجیتال و آنالوگ برای کنترل دستگاهها |
| واحد ارتباطی | واحدهای ارتباطی برای اتصال به سیستمهای دیگر (مانند شبکههای صنعتی) | معمولاً فاقد ارتباطات پیچیده، اما برخی از مدلها ارتباطات سادهای مانند UART، SPI، یا I2C دارند |
| واحد پردازش خاص | طراحی شده برای تحمل شرایط سخت صنعتی مانند دماهای بالا، رطوبت و نویز الکتریکی | طراحی شده برای کاربردهای سادهتر و مصرف انرژی کم |
| پشتیبانی از پروتکلها | پشتیبانی از پروتکلهای صنعتی مانند Modbus، Profibus، Ethernet/IP | فاقد پروتکلهای صنعتی خاص، بیشتر برای ارتباطات عمومی (مانند UART یا I2C) |
| توان مصرفی | معمولاً نیاز به مصرف انرژی بالاتر و طراحی قویتری دارد تا در محیطهای صنعتی کار کند | طراحی برای مصرف انرژی پایین، مناسب برای پروژههای کمهزینه و کاربردهای سادهتر |
| قابلیت گسترش | و افزودن ماژولها و واحدهای اضافی برای تطابق با نیازهای خاص صنایع | محدود به تعداد پورتهای موجود و نیاز به توسعه سختافزار و نرمافزار شخصی |
| مناسب برای محیطها | بهطور خاص برای محیطهای صنعتی طراحی شده است که نیاز به تحمل شرایط سخت دارند | بیشتر مناسب برای پروژههای خانگی، آموزشی و تحقیقاتی با محیطهای کنترلشده |
مقایسه زبانهای برنامهنویسی plc و میکروکنترلر
برای مقایسه زبانهای برنامهنویسی در PLC و میکروکنترلر، میتوان جدول زیر را تهیه کرد:
| ویژگی | PLC | میکروکنترلر |
| زبانهای برنامهنویسی | استفاده از زبانهای خاص صنعتی مانند: | استفاده از زبانهای عمومی مانند: |
| – Ladder Logic (زبان نردبانی) | – C (زبان برنامهنویسی عمومی) | |
| – Functional Block Diagram (FBD) | – C++ (زبان برنامهنویسی شیءگرا) | |
| – Structured Text (ST) | – Assembly (زبان اسمبلی برای پردازندهها) | |
| – Instruction List (IL) | – Python (در برخی میکروکنترلرها) | |
| – Sequential Function Chart (SFC) | ||
| ویژگیهای زبانها | زبانهای گرافیکی و خاص برای راحتی برنامهنویسی | زبانهای عمومیتر برای برنامهنویسی دقیقتر و انعطافپذیرتر |
این جدول نشان میدهد که در PLCها از زبانهای گرافیکی و خاص برای راحتی در برنامهنویسی در محیطهای صنعتی استفاده میشود، در حالی که در میکروکنترلرها بیشتر از زبانهای عمومی و رایج که برای پروژههای مختلف کاربرد دارند، استفاده میشود.09124057808 | 09128047276
تفاوت در ویژگیهای صنعتی و محیط عملیاتی plc و میکروکنترلر
| ویژگی | PLC | میکروکنترلر |
| طراحی جهت محیطهای صنعتی | برای تحمل شرایط سخت صنعتی مانند: | برای استفاده در محیطهای کنترلشدهتر و کمخطرتر مانند پروژههای الکترونیکی کوچک |
| – دماهای بالا | – حساسیت به شرایط محیطی مانند دما و رطوبت | |
| – رطوبت زیاد | ||
| – ارتعاشات زیاد | ||
| – نویزهای الکتریکی و الکترومغناطیسی | ||
| مقاومت در برابر شرایط سخت | مقاومت بالا در برابر شرایط سخت صنعتی (تغییرات دما، رطوبت، نویز) | مقاوم در برابر شرایط محیطی معمولیتر، اما حساستر به نویز و تغییرات دما |
| مناسب برای محیطهای خاص | ایدهآل برای استفاده در خطوط تولید و کارخانهها | مناسب برای کاربردهای خانگی، تحقیقاتی، و پروژههای الکترونیکی کوچکتر |
جدول مقایسه قیمت و هزینههای plc و میکروکنترلر
این جدول نشان میدهد که PLC به دلیل طراحی پیچیدهتر و استفاده در محیطهای صنعتی، قیمت بالاتری دارد و هزینه نصب و نگهداری آن نیز بیشتر است. در مقابل، میکروکنترلر به دلیل سادگی طراحی و هزینه پایینتر، برای پروژههای کمهزینه و کوچکتر مناسب است.
| ویژگی | PLC | میکروکنترلر |
| قیمت اولیه | بالاتر به دلیل طراحی برای کاربردهای صنعتی و پیچیده | پایینتر، مناسب برای پروژههای کمهزینه و کوچک |
| هزینه نصب و نگهداری | بالا به دلیل پیچیدگی سیستم و نیاز به تعمیرات و تنظیمات دورهای | پایینتر به دلیل سادگی طراحی و کمتر بودن نیاز به تعمیرات |
| مناسب برای | پروژههای بزرگ و پیچیده صنعتی که نیاز به کنترل و نظارت دقیق دارند | پروژههای کوچک، آموزشی، خانگی یا تحقیقاتی با بودجه محدود |
جدول مقیاس و پیچیدگی سیستمها در PLC و میکروکنترلر
| ویژگی | PLC | میکروکنترلر |
| مقیاس سیستم | مناسب برای سیستمهای پیچیده و بزرگ صنعتی | مناسب برای سیستمهای کوچک و سادهتر |
| پیچیدگی سیستمها | طراحی شده برای کنترل و نظارت بر فرآیندهای متعدد و پیچیده | مناسب برای پروژههای ساده و کمهزینه با پیچیدگی کمتر |
| مناسب برای پروژهها | سیستمهای کنترل و اتوماسیون در مقیاس صنعتی مانند خطوط تولید، کارخانهها | پروژههای خانگی، تحقیقاتی و کاربردهای کوچکتر |
مقایسه قابلیت توسعه و انعطافپذیری در PLC و میکروکنترلر
| ویژگی | PLC | میکروکنترلر |
| قابلیت توسعه | گسترش و تغییرات در سیستمهای PLC پیچیده و گران است | قابلیت گسترش آسان و کمهزینه برای پروژههای مختلف |
| انعطافپذیری در برنامهنویسی | کمتر به دلیل طراحیهای خاص صنعتی | بیشتر در برنامهنویسی و تطابق با نیازهای مختلف |
| مناسب برای گسترش | گسترش و افزودن ماژولها و تجهیزات اضافی ممکن است هزینهبر و پیچیده باشد | میکروکنترلرها معمولاً با هزینه کم و به راحتی قابل گسترش هستند |
| سفارشیسازی | معمولاً برای نیازهای خاص صنعتی طراحی شده و سفارشیسازی آن هزینهبر است | امکان سفارشیسازی بیشتر برای انواع مختلف پروژهها وجود دارد |
این جدول نشان میدهد که PLC به دلیل طراحی برای کاربردهای صنعتی خاص، گسترش و تغییر در آن میتواند پیچیده و گران باشد.پس در حالی که میکروکنترلر انعطافپذیری بیشتری در برنامهنویسی و سفارشیسازی دارد و به راحتی میتوان آن را برای انواع مختلف پروژهها با هزینه کمتر توسعه داد.09124057808 | 09128047276
مثالهای کاربردی در PLC و میکروکنترلر
| ویژگی | PLC | میکروکنترلر |
| کاربردهای صنعتی | – خطوط تولید اتوماتیک | – رباتیک |
| – سیستمهای مدیریت انرژی | – دستگاههای خانگی هوشمند | |
| – کنترل ماشینآلات بزرگ و فرآیندهای صنعتی | – سیستمهای کنترل نور و دما | |
| – اتوماسیون کارخانهها و صنایع بزرگ | – ساعتهای هوشمند | |
| کاربردهای عمومی | – استفاده در محیطهای صنعتی با شرایط سخت | – دستگاههای IoT (اینترنت اشیاء) |
| – پروژههای تحقیقاتی و آموزشی |
مقایسه نقاط قوت و ضعف در PLC و میکروکنترلر
| ویژگی | PLC | میکروکنترلر |
| نقاط قوت | – قابلیت اطمینان بالا | – هزینه پایین |
| – طراحی صنعتی و مقاوم در برابر شرایط سخت | – انعطافپذیری بالا در برنامهنویسی | |
| – پشتیبانی از پروتکلهای صنعتی پیچیده | – مناسب برای پروژههای کوچک، نوآورانه و کمهزینه | |
| – مناسب برای سیستمهای پیچیده و مقیاس بزرگ صنعتی | – توانایی سفارشیسازی بیشتر برای کاربردهای مختلف | |
| نقاط ضعف | – هزینه بالا و هزینه نصب و نگهداری گران | – کمبود قابلیت اطمینان بالا در شرایط صنعتی |
| – محدودیت در انعطافپذیری برنامهنویسی | – نیاز به مهارتهای برنامهنویسی پیچیده برای پروژههای بزرگتر | |
| – طراحی خاص صنعتی که ممکن است گسترش را پیچیده کند | – معمولاً مناسب برای پروژههای سادهتر و کوچکتر |
و اما این جدول نشان میدهد که PLC به دلیل طراحی برای محیطهای صنعتی و ویژگیهای خاص، قابلیت اطمینان بالایی دارد اما هزینه بالاتر و محدودیت در انعطافپذیری برنامهنویسی از معایب آن است. از طرف دیگر، میکروکنترلر به دلیل هزینه پایین و انعطافپذیری بیشتر در پروژههای کوچک و نوآورانه کاربرد دارد، اما ممکن است در شرایط صنعتی قابلیت اطمینان بالایی نداشته باشد و برای سیستمهای بزرگتر به مهارتهای برنامهنویسی پیچیدهتری نیاز باشد.
جمع بندی
پس در نتیجه، انتخاب بین PLC و میکروکنترلر بستگی به نیاز پروژه دارد. PLC برای پروژههای صنعتی بزرگ با نیاز به قابلیت اطمینان بالا و تحمل شرایط سخت مناسب است، اما هزینه بالاتری دارد. در مقابل، میکروکنترلر برای پروژههای کوچک، کمهزینه و با نیاز به انعطافپذیری بیشتر گزینه بهتری است، هرچند در شرایط صنعتی ممکن است محدودیتهایی داشته باشد.09124057808 | 09128047276
