تفاوت پی ال سی S7-200 و S7-300، از طراحی تا کاربرد
تفاوت پی ال سی S7-200 و S7-300 در چیست؟ پی ال سیهای سری S7-200 و S7-300 را از جنبههای مختلفی میتوان مقایسه کرد. به طور خلاصه S7-200 برای پروژههای کوچک تا متوسط مناسب است و قابلیتهای کنترلی سادهتری دارد و نمیتوان زیاد آن را توسعه داد. ولی سری S7-300 برای پروژههای بزرگتر و پیچیدهتر مناسب است و با وجود قابلیتهای پیشرفتهتر، ماژولاتر بودن و امکان اتصال به شبکههای صنعتی گسترده میتوان آن را تا حد زیادی توسعه داد و در محیط های صنعتی بزرگ استفاده کرد.
درک تفاوت پی ال سی S7-200 و S7-300 برای مهندسانی که قصد دارند برای پروژه یا خط تولید خود اتوماسیون صنعتی راه بیندازند اهمیت زیادی دارد. تیاش ولتاژ به عنوان نماینده رسمی پی ال سی PLC زیمنس در ایران انواع پی ال سی و تجهیزات مورد نیاز برای اتوماسیون صنعتی را وارد کرده و به بازار عرضه میکند برای خرید این تجهیزات به سایت تیاش ولتاژ مراجعه کنید یا با شمارههای ما تماس بگیرید. ۰۹۱۲۸۰۴۷۲۷۶
پی ال سی زیمنس چیست؟
در حوزه اتوماسیون صنعتی پی ال سی یا Programmable Logic Controller به عنوان ستون فقرات یک سیستم کنترل عمل میکند و امکان مدیریت دقیق تمام فرآیندهای خط تولید را فراهم میکند. پی ال سی زیمنس در برنامهریزی انعطافپذیر است، ورودیهای متنوعی دریافت میکند و خروجیهای قابل اعتماد ارائه میکند و به همین دلیل در صنایع مختلف مثل تولید انرژی و حمل و نقل کاربرد دارد. سری PLC S7-200 و PLC S7-300 از جمله سریهای محبوب شرکت زیمنس هستند. این دستگاهها ورودیهای سنسورها و سوئیچها را پردازش کرده، بر اساس برنامههای منطقی عمل میکنند و خروجیها را برای کنترل موتورها، ولوها و سایر عملگرها ارسال میکنند. سری S7 زیمنس، عموما از پروتکلهای استاندارد صنعتی مثل MPI، PROFIBUS و Ethernet پشتیبانی میکند. در ادامه ضمن معرفی این دو مدل مهم به بررسی تفاوت پی ال سی S7-200 و S7-300 میپردازیم.

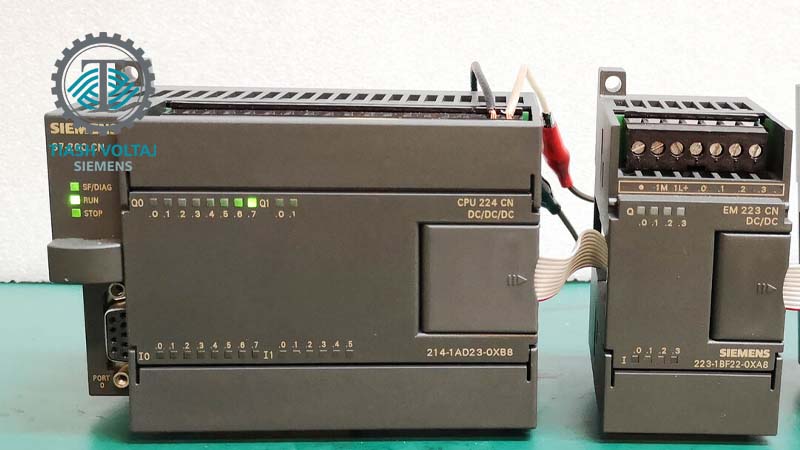

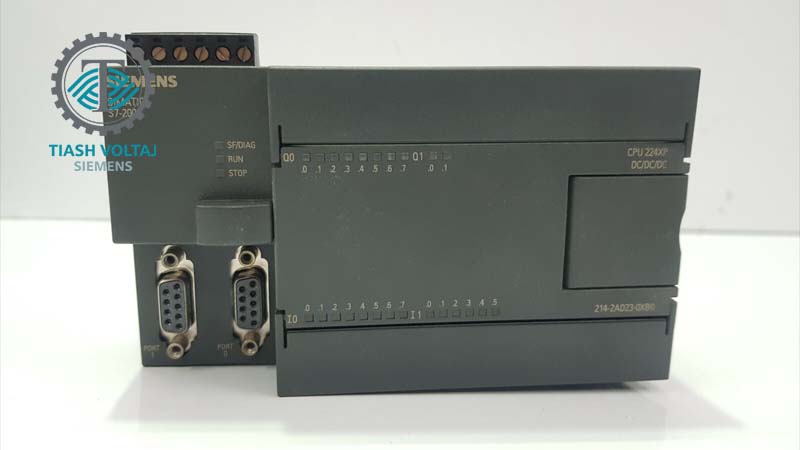

معرفی پیالسی زیمنس S7-200
سریS7-200 یک PLC کوچک و یکپارچه است که برای کاربردهای ساده و اقتصادی طراحی شده و از دهه 1990 نقش مهمی در اتوماسیون صنعتی واحدهای تولیدی کوچک بازی کرده است. این مدل با ساختار فشرده و جمعوجور برای سیستمهایی مناسب است که تعداد ورودی/خروجی محدود دارند. CPU این سری پورتهای ورودی/خروجی داخلی دارد و تعداد ماژولهایی که برای گسترش میتوان به آن اضافه کرد محدود هستند. از جمله ویژگیهای سخت افزاری این پیالسی میتوان به امکان استفاده از پردازندههای مختلف مثل CPU 212, 214 , 221 اشاره کرد که سرعت پردازش پایه آنها 0.1 مگاهرتز است. این پی ال سی از 256 ورود/خروجی دیجیتال و آنالوگ پشتیبانی میکند. یک منبع تغذیه یکپارچه دارد.
از نظر نرمافزاری با سیستم STEP7-Micro/WIN برنامهریزی میشود و از LAD، FBD و STL پشتیبانی میکند. حافظه کاری این دستگاه 64 کیلوبایت است و از بلوکهای پیچیده مثل Instance پشتیبانی نمیکند. از نظر کاربردی این سری را برای محیطهای صنعتی کوچک با تعداد ماشین آلات کم یا فرآیندهای آزمایشگاهی سبک استفاده میکنند. مثلا در یک سیستم آبیاری خودکار، میتواند سنسورهای رطوبت را بخواند و پمپها را فعال کند.

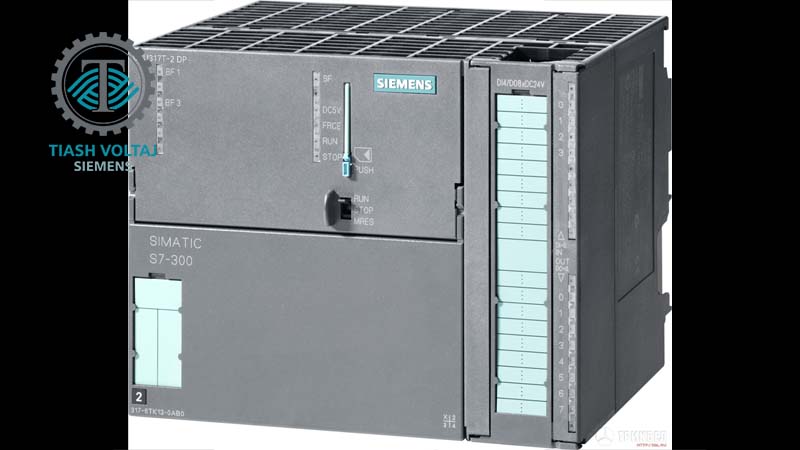

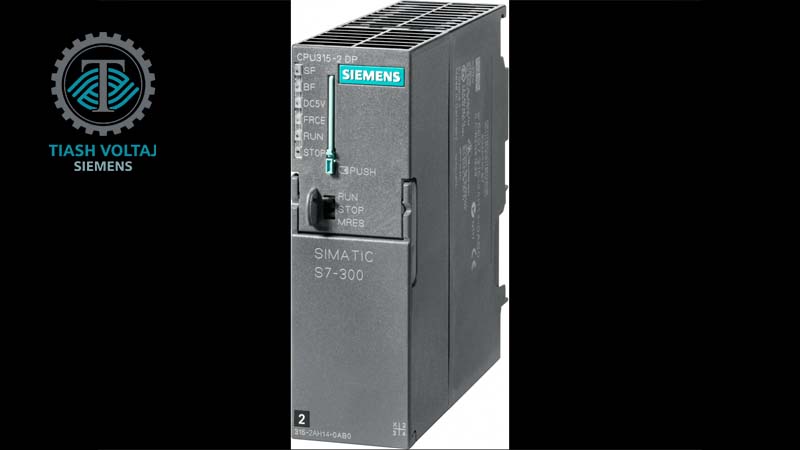

معرفی پیالسی زیمنس سری S7-300
پی ال سی سری S7-300 یک پیالسی ماژولار است که برای کاربردهای متوسط پیشنهاد میشود که نیاز به توسعه و گسترش دارند. شرکت زیمنس این مدل را در اواخر دهه 1990 معرفی کرد. این مدل با قابلیت افزودن ماژولهای متعدد، انعطافپذیری بیشتری نسبت به S7-200 دارد و برای سیستمهای پیچیدهتر مناسب است. S7-300 از CPU پیشرفته مانند CPU 314 و 315-2DP با سرعت پردازش تا 2 MHz استفاده میکند. این مدل تا 1024 ورودی/خروجی را پشتیبانی میکند و با ماژول ET200 SP میتوان آن را گسترش داد. این پی ال سی روی رگ نصب میشود. این پیالسی با پروتکلهای MPI و PROFIBUS DP سازگاری دارد. برای برنامهریزی این دستگاه از STEP7 استفاده میشود و زبانهای ، FBD، STL، SCL و Graph را پشتیبانی میکند. حافظه کاری پی ال سی سری S7-300 تا 512 کیلوبایت است و از بلوکهای Instance و SFB/SFC پشتیبانی میکند. برای خرید این پی ال سی میتوانید به صفحه سری S7-300 در سایت تیاش ولتاژ مراجعه کنید.
تفاوت پی ال سی S7-200 و S7-300 در طراحی
یک تفاوت پی ال سی S7-200 و S7-300 در طراحی و ساخت آنهاست. ساختار فیزیکی، روش نصب و نحوه گسترش دادن آنها به کمک ماژولهای مختلف با هم تفاوتهای اساسی دارد. S7-200 با طراحی یکپارچه برای فضاهایی مناسب است که محدود هستند و نیاز به نصب سریع دارند. در حالی که S7-300 با ساختار ماژولاری که دارد برای نصب در سیستمهای بزرگی که نیاز به گسترش دارند پیشنهاد میشود.
ویژگیهای ساختاری پی ال سی S7-200
- S7-200 دارای طراحی یکپارچه است که CPU، I/O و منبع تغذیه را در یک واحد ترکیب میکند.
- S7-200 روی ریل راهنما نصب میشود و کانکتورهای داده در بالای ماژول قرار دارند.
- برای گسترش S7-200 حداکثر از 7 ماژول EM میتوان استفاده کرد و نیازی به رک ندارد.
ویژگیهای ساختاری پی ال سی S7-300
- S7-300 یک طراحی کاملا ماژولار دارد و میتوان CPU، I/O و منبع تغذیه را به صورت جداگانه روی رک نصب کرد و این یک تفاوت پی ال سی S7-200 و S7-300 به شمار میرود.
- S7-300 از کانکتورهای U شکل برای اتصال ماژولها استفاده میکند.
- در S7-300 میتوان سیستم را تا 32 ماژول و 5 رک اضافه گسترش داد و این برای سیستمهای بزرگ یک ویژگی مثبت به شمار میرود.
برای مثال، در یک ماشین بستهبندی کوچک، S7-200 به دلیل ابعاد فشرده و امکان نصب راحتتر مناسبتر است ولی در یک خط تولید بزرگ که جای بیشتری دارد انتخاب S7-300 که رک قابل گسترش دارد انتخاب منطقیتری به نظر میرسد.
تفاوت پی ال سی S7-200 و S7-300 در یک نگاه
تفاوت پی ال سی S7-200 و S7-300 فقط به طراحی و ساختار آنها برنمیگردد و در موارد مختلفی از جمله ویژگیهای سختافزاری، نرمافزاری، تعداد ورودی/خروجی و ماژولها با هم تفاوت دارند. در ادامه میتوانید جدول کاملی از تفاوت این دو محصول را ببینید:
| فاکتور | S7-200 | S7-300 |
| عملکرد و سرعت پردازش | سرعت اجرای دستورات حدود 100-1000 ns برای CPUهای پایه (مانند CPU 224)، قدرت CPU پایین با توان پردازش همزمان تا 100 دستور در میلیثانیه. مناسب برای فرآیندهای ساده، اما در بارهای سنگین کندتر. | سرعت اجرای دستورات 1-10 ns برای CPUهای پیشرفته (مانند CPU 319)، قدرت CPU متوسط با توان پردازش همزمان چند صد دستور، ایدهآل برای عملیات در لحظه. 10 برابر سریعتر از S7-200 در سیستم های پیچیده. |
| حافظه و ذخیرهسازی | RAM کاری تا 64 KB (در CPUهای بالا)، ROM محدود برای برنامهها، ذخیره دادهها در EEPROM داخلی. مناسب برنامههای کوچک، اما محدود برای لگهای طولانی. | RAM کاری تا 512 KB (در مدلهای پیشرفته)، ROM گسترده، پشتیبانی از کارت SD برای دادههای حجیم. حافظه بیشتر برای برنامههای متوسط و ذخیرهسازی دادههای پیچیده. |
| تعداد و نوع I/O (تعداد ورودی/خروجی) | تا 256 I/O (دیجیتال/آنالوگ) با ماژولهای اضافی، I/O داخلی تا 40، پشتیبانی از EM برای گسترش. محدود به Bool 256 و DWORD 64 در اتصالات. | تا 1024 I/O، I/O توزیعشده با ET200، پشتیبانی از ماژولهای SM برای دیجیتال/آنالوگ. انعطافپذیرتر با Bool 256+ و DWORD 64+ در رکهای متعدد. |
| قابلیت مقیاسپذیری و گسترش (امکان افزودن ماژولها و پشتیبانی از سیستمهای بزرگ) | فشرده با ماژولهای EM محدود (7 تا)، بدون رک | مدولار قابل گسترش تا 32 ماژول و 5 رک. |
| ارتباطات و پروتکلها (پشتیبانی از شبکهها مانند PROFINET، PROFIBUS، Ethernet/IP، Modbus) | PPI، MPI، Ethernet با ماژول (CP 243)، PROFIBUS محدود. baud rate 9600-187500 bps، مناسب شبکههای کوچک. | MPI، PROFIBUS DP بومی، Ethernet با CP 343، PROFINET در مدلهای جدید. baud rate 19200-187500 bps، انعطافپذیر برای 1:n/n:1 ارتباطات. |
| برنامهنویسی و نرمافزار (محیط نرمافزاری (TIA Portal vs. STEP 7) و زبانها (LAD, FBD, SCL)) | STEP7-Micro/WIN، زبانهای LAD، FBD، STL. برنامهنویسی ساده بدون SCL یا Graph | STEP7 کلاسیک، زبانهای LAD، FBD، STL، SCL، Graph. قابلیتهای پیشرفته با FC/FB و Instance blocks. |
| امنیت و قابلیت اطمینان | حفاظت پایه، مناسب کاربردهای غیرحیاتی و سبک | افزونگی محدود در مدلهای F، دارای گواهی SIL 3، مقاوم در برابر خطاها |
| کاربردهای صنعتی | فرآیندهای کوچک در ساختمان، آزمایشگاه و ماشینهای خانگی. | فرآیندهای متوسط در تولید، غذایی و ماشینسازی. مناسب صنایع متوسط |
| هزینه و اقتصادی بودن | قیمت اولیه پایین، نگهداری ساده، اقتصادی برای پروژه های کوچک | قیمت متوسط، نگهداری انعطافپذیر، مناسب برای پروژه های بزرگتر |
| پشتیبانی | قطعات یدکی این دستگاه در دسترس است، امکان آموزش اپراتور وجود دارد و تا سال 2030 هم پشتیبانی میشود. | پشتیبانی گسترده، قطعات یدکی در بازار موجود است، امکان آموزش اپراتور نیز وجود دارد. |
تفاوت پی ال سی S7-200 و S7-300 در کاربرد
از آنجا که تفاوت پی ال سی S7-200 و S7-300 فقط در طراحی و ساختار خلاصه نمیشود این دو مدل در کاربردها هم با هم تفاوتهای زیادی دارند. همانطور که قبلا هم اشاره کردیم سری 200 برای محیطها و پروژههای کوچک و ساده طراحی شده در حالی که سری 300 برای محیطهای پیچیده مناسبتر است. در ادامه به تفاوت کاربردهای این دو مدل پی ال سی اشاره میکنیم:
کاربردهای پی ال سی S7-200
PLC زیمنس S7-200 به دلیل طراحی یکپارچه و هزینه پایین، برای پروژههای کوچک با حداکثر 256 نقطه ورودی/خروجی (I/O) ایدهآل است. این مدل در کاربردهایی که نیاز به کنترلهای ساده مانند on/off یا PID پایه دارند، عملکرد بسیار خوبی دارد. از پی ال سی این سری در اتوماسیون خانگی، آزمایشگاهها و شرکتهای کوچک استفاده میشود. این پیالسی در یک سیستم امنیت خانگی میتواند به سنسورهای در و گنجرهها نظارت کند و در صورت نیاز زنگ هشدار یا قفلهای برقی را فعال کند. همچنین در سیستمهای آبیاری خودکار نیز از این پیالسی برای پردازش میزان رطوبت خاک و کنترل پمپها استفاده کرد.
کاربردهای پی ال سی S7-300
PLC زیمنس S7-300 برای پروژههای متوسط طراحی شده و تا 1024 پورت ورودی/خروجی را پشتیبانی میکند. ساختار این پی ال سی ماژولار است و میتوان آن را با اضافه کردن قطعات مختلف گسترش داد و به همین دلیل برای استفاده در سیستمهای پیچیدهتر مناسب است. از این مدل معمولا در صنایعی مثل صنایع غذایی، ماشینسازی و خطوط تولید بزرگ استفاده میکنند. برای مثال در یک کارخانه بستهبندی بزرگ S7-300 میتواند چندین نوار نقاله، سنسورهای وزن و سیستمهای مرتبسازی را هماهنگ کرده و فرآیند بستهبندی را کنترل کند.
برای مثال، S7-200 میتواند در یک سیستم امنیتی خانگی برای کنترل سنسورهای درب استفاده شود، در حالی که S7-300 برای هماهنگی چندین نوار نقاله در یک کارخانه بستهبندی مناسبتر است.
خرید پی ال سی S7-200 و S7-300 از تیاش ولتاژ
تفاوت پی ال سی S7-200 و S7-300 نشان میدهد که هر دو دستگاه ابزارهای قدرتمندی برای اضافه کردن اتوماسیون صنعتی به سیستم یا خط تولید هستند. برای انتخاب بین این دو دستگاه باید به نیازهای پروژه خود، وسعت خط تولید و بودجه توجه کنید. تیاش ولتاژ به عنوان نماینده برند آلمانی زیمنس در ایران انواع پیالسی زیمنس و دیگر تجهیزات مورد نیاز برای اتوماسیون صنعتی را به بازار عرضه میکند. برای خرید پی ال سیهای زیمنس در سری S7-400 سری S7-1200 و سری S7-1500 همین الان با تیاش ولتاژ تماس بگیرید. ۰۹۱۲۸۰۴۷۲۷۶
سوالات متداول
تفاوت پی ال سی S7-200 و S7-300 در چیست؟
S7-200 برای پروژههای کوچک و ساده با طراحی یکپارچه مناسب است، در حالی که S7-300 برای پروژههای متوسط و پیچیده که نیاز به گسترش دارند طراحی شده است.
پیالسی S7-300 در چه صنایعی کاربرد دارد؟
در صنایعی مثل صنایع غذایی، ماشینسازی و خطوط تولید بزرگ مناسب است.
تفاوت سختافزاری S7-200 و S7-300 چیست؟
S7-200 طراحی یکپارچه با حداکثر 7 ماژول گسترش دارد، اما S7-300 ماژولار است و تا 32 ماژول و 5 رک را میتوان به آن اضافه کرد.
کدام پیالسی برای پروژههای اقتصادی مناسبتر است؟
S7-200 به دلیل قیمت پایینتر و نگهداری ساده برای پروژههای کوچک و اقتصادی مناسبتر است.
تفاوت حافظه S7-200 و S7-300 چیست؟
S7-200 تا 64 کیلوبایت حافظه کاری دارد، اما S7-300 تا 512 کیلوبایت حافظه و پشتیبانی از کارت SD ارائه میدهد.
