توضیحات

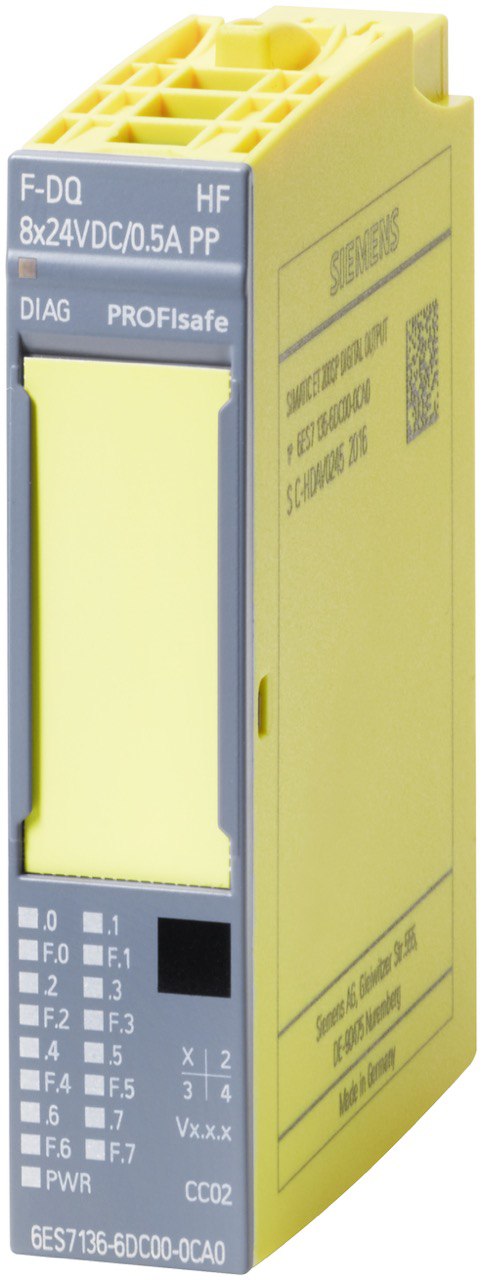

کارت خروجی دیجیتال ضد انفجار مدل 6ES7136-6DC00 زیمنس از خانواده PLC سری ET200SP
کارت خروجی 8 دیجیتال ضد انفجار کد فنی 6ES7136-6DC00-0CA0 سری ET200SP زیمنس این ماژول سیستم I/O چندمنظوره را با طراحی و معماری منحصر به فرد ارائه می دهد. پیکربندی این ماژول باعث صرفه جویی در فضا می شود و بسیار ساده قابل راه اندازی است. برای درجه حفاظت IP20 و برای نصب در جعبه کنترل گزینه ای جمع و جور و کاربردی است. این سیستم حداکثر انعطاف پذیری را ارائه می دهد زیرا به دلیل قابلیت تعویض چندگانه، می توانید به سرعت و به سادگی ماژول ها را در هر زمان جایگزین کنید. در هر شرایطی می توانید از پروتکل بهینه برای سیستم خود به طور منعطف استفاده کنید زیرا این تابع از چندین پروتکل اترنت پشتیبانی می کند.
مرکز پخش پی ال سی و لوازم جانبی زیمنس در تهران
ما معتقدیم زمان آن فرا رسیده است که یک شرکت با بالاترین کیفیت و به روزترین فناوری ها کارت ورودی و خروجی پی ال سی زیمنس را عرضه کند. تنها هدف شرکت تیاش ولتاژ عرضه بهترین و جدیدترین محصولات plc است. فروشگاه تیاش ولتاژ با عرضه محصولات پی ال سی زیمنس اورجینال در تهران پاسداران و خیابان لاله زار فعالیت می کنند. شما می توانید با اطمینان از اصالت کالا سفارشات خود را ثبت کنید. برای اطلاع از قیمت کارت ضد انفجار زیمنس سری ET200SP با کارشناسان فروش تماس بگیرید. 09124057808 – 09128047276
آشنایی با اجزای ماژول ۸ خروجی دیجیتال
در تصویر زیر اجزای مختلف ماژول های معرفی شده است.
- نوع و نام ماژول
- LED برای تشخیص
- کد ماتریس دوبعدی
- نمودار اتصال
- LED برای وضعیت کانال
- LED برای ولتاژ تغذیه
- Function class
- رنگ نوع ماژول شناسایی
- عملکرد و نسخه سیستم عامل
- کد رنگ برای انتخاب برچسب های شناسایی رنگ
- شماره سری
جدول مشخصات محصول
ماژول دارای مشخصات فنی زیر است.
| نوع ماژول | ماژول دیجیتال Fail-safe |
| شناسه | ES7136-6DC00-0CA06 |
| سری | ET 200SP |
| سیستم | سیستم I/O ورودی/خروجی توزیع شده ET 200SP |
| برند | زیمنس |
| کشور سازنده | آلمان (DE) |
| شرکت تأمین کننده | تیاش ولتاژ |
| استاندارد | PLE و SIL3 |
| وزن | 42 Gram |
| ابعاد | x 70 x 31 MM 80 |
| عرض | 15 mm |
| صفحه نمایش تشخیصی | LED قرمز/سبز DIAG |
| نمایش وضعیت برای هر خروجی | LED سبز |
| نمایش خطا برای هر خروجی | LED قرمز |
| نوع ورودی | دیجیتال |
| تعداد ورودی های دیجیتال | 8 |
| ولتاژ تغذیه | L+ |
| حداقل ولتاژ عملیاتی | 19 V |
| حداکثر ولتاژ عملیاتی | 24 V |
| حداقل دمای عملیاتی | 0 °C |
| حداکثر دمای عملیاتی | 60 °C |
| جریان ورودی | 3.7 mA |
| نوع نصب | Baseplane |
سیم کشی خروجی ماژول دیجیتال
شکل زیر سیم کشی ماژول دیجیتال را نشان می دهد. آشنایی با ساختار مدارها برای بررسی پیکربندی آن مفید است.
نمایشگر ال ای دی
شکل زیر نمایشگر LED را نشان می دهد.
- DIAG سبز/قرمز
- وضعیت کانال (سبز)، خطای کانال (قرمز)
- PWR (سبز)
جدول نشانه های اختصاری دیاگ ال ای دی
پیش از هرچیز باید با نشانه های اختصاری LED آشنا باشیم تا به آسانی بتوان با ماژول های دیجیتال کار کرد.
| علامت اختصاری | نشانه | عملکرد |
| خاموش | نقصی وجود ندارد | |
| چشمک زن | پارامترهای ماژول پیکربندی نشده است | |
| روشن | پارامترهای ماژول پیکربندی شده است و هیچ نقصی وجود ندارد | |
| چشمک زن | پارامترهای ماژول پیکربندی و حداقل یک کانال در انتظار کاربر است | |
| چشمک زن | ماژول F در انتظار تایید کاربر است. |
ویژگی ها
ویژگی های منحصر به فرد این محصول باعث کاربرد گسترده آن در اتوماسیون صنعتی plc زیمنس شده است. عملکرد بالا و منعطف پذیری این ماژول از برجسته ترین ویژگی های آن می باشد. مهم ترین ویژگی های این محصول در لیست زیر آمده است.
- در دسترس بودن داده ها
- استفاده منعطف
- گزینه های یکپارچه سازی همه کاره
- عملکرد بهینه
- پیکربندی مقیاس پذیر
- مقرون به صرفه
- پشتیبانی از طیف گسترده ی ماژول های سیگنال
اتصالات ماژول های دیجیتال
SIMATIC ET 200SP طیف گسترده ای از روش های ارتباطی متنوع و سریع را عرضه می کند. نصب سرویس توسط یک سیستم شناسایی استاندارد بر اساس صفحات برچسبگذاری تجهیزات و تخصیص اتصالات با کد رنگی ساده شده است. علاوه بر ماژول های ورودی و خروجی دیجیتال و آنالوگ، همچنین انواع بی خطر دیگری برای برنامه های حداکثر SIL 3 / PL موجود هستند. این گزینه برای استارت های موتور یکپارچه نیز صدق می کند که برای موتورهای تا حداکثر 5.5 کیلو وات مناسب هستند. کنتورهای انرژی برای آمارگیری و تجزیه و تحلیل مصرف انرژی در این ماژول ها تعبیه شده اند. همچنین وجود بسیاری دیگر از ماژولهای ارتباطی و فناوری به سیستم اجازه میدهد تا با هر کار اتوماسیونی سازگار شود. لوازم جانبی ET 200SP شامل صفحات کد رنگ، صفحات برچسب تجهیزات و نوارهای برچسب گذاری برای ماژول های جداگانه می باشد که همگی آنها قابلیت مدیریت در کابینت کنترل را تضمین می کنند.
سوالات متداول
بهترین خاصیت ماژول ۸ خروجی دیجیتال ET 200SP چیست؟
عملکرد بهینه و انعطاف پذیری بالا از برجسته ترین ویژگی های این محصول می باشد که موجب کاربرد گسترده آن در تجهیزات اتوماسیون صنعتی شده است.
کاربرد LED در ماژول های دیجیتال ET 200SP چیست؟
ال ای دی در مواقع اضطراری هشدارهای بصری ایجاد می کند. همچنین آشنایی با علامت های اختصاصی آن برای کارکرد صحیح سیستم ضروری می باشد.
