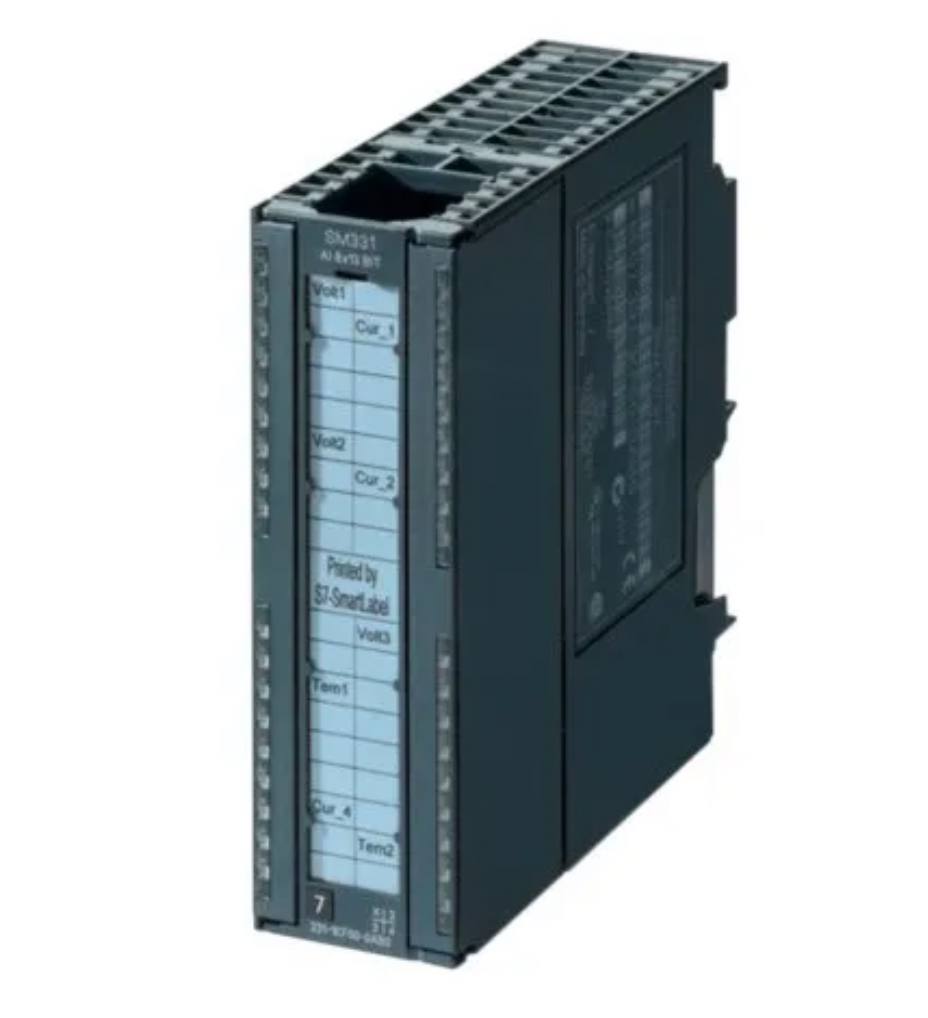

ماژول ورودی آنالوگ سری SM 331 مدل 6ES7331-7NF10-0AB0

توضیحات

معرفی ماژول ورودی آنالوگ سری SM 331 مدل 6ES7331-7NF10-0AB0

ماژول ورودی آنالوگ سری SM 331 مدل 6ES7331-7NF10-0AB0 یکی از اجزای کلیدی سیستم‌های اتوماسیون صنعتی است که برای تبدیل سیگنال‌های آنالوگ به دیجیتال در پی‌ال‌سی‌های سری s7-300 طراحی شده است. این ماژول با ۸ کانال ورودی، امکان اتصال به سنسورهای ولتاژ و جریان را فراهم می‌کند و با ایزوله کردن جزیان الکتریکی، از تداخل سیگنال‌ها جلوگیری می‌کند. رزولوشن ۱۶ بیتی آن دقت بالایی دارد و زمان تبدیل سیگنال در حالت ۴ کاناله ۱۰ میلی‌ثانیه و در حالت ۸ کاناله بین ۲۳ تا ۹۵ میلی‌ثانیه است. این کارت با اتصال ۴۰ پین به راحتی در سیستم‌های S7-300 ادغام می‌شود و برای محیط‌های صنعتی سخت طراحی شده است. از ورودی‌های متنوعی مانند ±۵/۱۰ ولت، ۱-۵ ولت، ±۲۰ میلی‌آمپر و ۰/۴ تا ۲۰ میلی‌آمپر پشتیبانی می‌کند که برای کاربرد در صنایع مختلف انعطاف‌پذیری بالایی دارد.

مشخصات فنی

ویژگی‌های ماژول ورودی آنالوگ سری SM 331 مدل 6ES7331-7NF10-0AB0

• ایزولاسیون الکتریکی قوی: کارت ورودی آنالوگ سری SM 331 مدل S7-300 6ES7331-7NF10-0AB0 با ایزولاسیون الکتریکی و اتصال تک‌ریشه (۶۰ ولت COM)، از تداخل سیگنال‌ها جلوگیری کرده و ایمنی سیستم را در برابر نویزهای الکتریکی افزایش می‌دهد.
• رزولوشن بالا (۱۶ بیت): رزولوشن ۱۶ بیتی امکان اندازه‌گیری دقیق سیگنال‌های آنالوگ را فراهم می‌کند، که برای کاربردهای حساس به دقت ضروری است.
• پشتیبانی از ورودی‌های متنوع: پشتیبانی از سیگنال‌های ولتاژ (±۵/۱۰ ولت، ۱-۵ ولت) و جریان (±۲۰ میلی‌آمپر، ۰/۴ تا ۲۰ میلی‌آمپر)، انعطاف‌پذیری بالایی برای اتصال به سنسورهای مختلف ارائه می‌دهد.
• زمان تبدیل متغیر: در حالت ۴ کاناله، زمان تبدیل ۱۰ میلی‌ثانیه و در حالت ۸ کاناله بین ۲۳ تا ۹۵ میلی‌ثانیه است، که امکان تنظیم عملکرد بر اساس نیازهای برنامه را فراهم می‌کند.
• اتصال ۴۰ پین: طراحی اتصال ۴۰ پین، نصب و ادغام با سیستم‌های موجود را آسان کرده و نیاز به تجهیزات اضافی را کاهش می‌دهد.
• قابلیت‌های تشخیصی: این ماژول خطاهای احتمالی را شناسایی می‌کند و با ارسال هشدار به کنترلر به نظارت بهتر و کاهش خرابی‌ها کمک می‌کند.
• پشتیبانی از وقفه‌ها: در صورت وقوع رویدادهای خاص، مانند عبور دما از حد مجاز، ماژول وقفه‌هایی را به سیستم ارسال می‌کند تا واکنش‌های لازم سریع‌تر انجام شود.

• طراحی مقاوم برای شرایط خاص: ماژول ورودی آنالوگ سری SM 331 مدل S7-300 6ES7331-7NF10-0AB0 طوری سراحی شده که برای استفاده در شرایط سخت صنعتی مناسب باشد.

کاربردهای کارت ورودی آنالوگ سری SM 331 مدل S7-300 6ES7331-7NF10-0AB0

• صنایع تولیدی: در خطوط تولید برای نظارت بر سیگنال‌های آنالوگ از سنسورهای فشار، جریان یا ولتاژ، این کارت داده‌های دقیق را به سیستم کنترل مرکزی ارائه می‌دهد.
• صنایع شیمیایی و پتروشیمی: برای اندازه‌گیری پارامترهایی مثل فشار یا جریان در راکتورها و خطوط لوله که نیاز به دقت بالا دارند از این کارت ورودی آنالوگ 6ES7331-7NF10-0AB0 استفاده می‌شود.
• اتوماسیون کارخانه: در سیستم‌های اتوماسیون کارخانه‌ها برای جمع‌آوری داده‌های آنالوگ از تجهیزات مختلف و ارسال به PLC مرکزی از این ماژول ورودی استفاده می‌شود.
• صنایع انرژی: در نیروگاه‌ها یا سیستم‌های مدیریت انرژی برای نظارت بر ولتاژ و جریان تجهیزات الکتریکی، که به پایداری سیستم کمک می‌کند نیز کاربرد دارد.

مزایا

• دقت بالا: رزولوشن ۱۶ بیتی امکان اندازه‌گیری دقیق سیگنال‌های آنالوگ را فراهم می‌کند، که برای کاربردهای حساس به داده مناسب است.
• انعطاف‌پذیری ورودی‌ها: از آنجا که ماژول ورودی آنالوگ 6ES7331-7NF10-0AB0 طیف گسترده‌ای از سیگنال‌های ولتاژ و جریان را پشتیبانی می‌کند نیاز به ماژول‌های اضافی را کم کرده و تقریبا با تمام سیستم‌ها سازگاری دارد.
• ایزولاسیون قوی: ایزولاسیون الکتریکی بالا در کارت ورودی آنالوگ 6ES7331-7NF10-0AB0 از تداخل و آسیب به سیستم جلوگیری کرده و ایمنی را در محیط‌های پرنویز صنعتی تضمین می‌کند.
• پاسخ‌دهی مناسب: زمان تبدیل سریع (۱۰ میلی‌ثانیه در حالت ۴ کاناله) امکان پردازش داده‌ها در زمان واقعی را فراهم می‌کند، که برای فرآیندهای دینامیک مفید است.
• تشخیص خطا: این کارت ورودی با وجود قابلیت تشخیصی پیشرفته مشکلات را سریع شناسایی می‌کند و زمان خرابی را تا حد ممکن کاهش می‌دهد.
• طراحی فشرده: ابعاد کوچک (۱۲۵ × ۴۰ × ۱۲۰ میلی‌متر) فضای کمی در رک اشغال می‌کند و برای سیستم‌های با محدودیت فضا مناسب است.
• نصب آسان: اتصال ۴۰ پین و سازگاری با استانداردهای صنعتی، ادغام و راه‌اندازی را ساده می‌کند.
• دوام بالا:  یکی دیگر از مزایای کارت ورودی آنالوگ سری SM 331 مدل S7-300 6ES7331-7NF10-0AB0 طراحی مقاوم برای محیط‌های صنعتی است. این کارت طول عمر بالاتر و عملکرد پایدارتری دارد.

معایب کارت ورودی آنالوگ سری SM 331 مدل S7-300 6ES7331-7NF10-0AB0

• این محصول از اکتبر ۲۰۲۳ از فاز تولید خارج شده و در آینده دسترسی به قطعات یدکی و پشتیبانی فنی دشوار می‌شود.
• در تولید این قطعا از سرب و ترکیبات بُرم‌دار استفاده شده که برای محیط زیست مضر است.
• برای بهره‌برداری از رزولوشن بالا و قابلیت‌های تشخیصی، تنظیمات نرم‌افزاری پیچیده‌ای لازم است که ممکن است زمان‌بر باشد.
• کارت ورودی آنالوگ سری SM 331 مدل 6ES7331-7NF10-0AB0 صرفا برای سیگنال‌های ولتاژ و جریان طراحی شده و برای ورودی‌هایی مانند ترموکوپل یا مقاومت مناسب نیست و این یعنی برای اندازه‌گیری این پارامترها به ماژول‌های اضافی نیاز دارید.

قیمت و خرید ماژول ورودی آنالوگ SM 331

این ماژول توسعه آنالوگ دارای یک نقطه انبساط است که به یک کانکتور 40 پین متصل می شود و نصب سریع و ساده را انجام می دهد.
