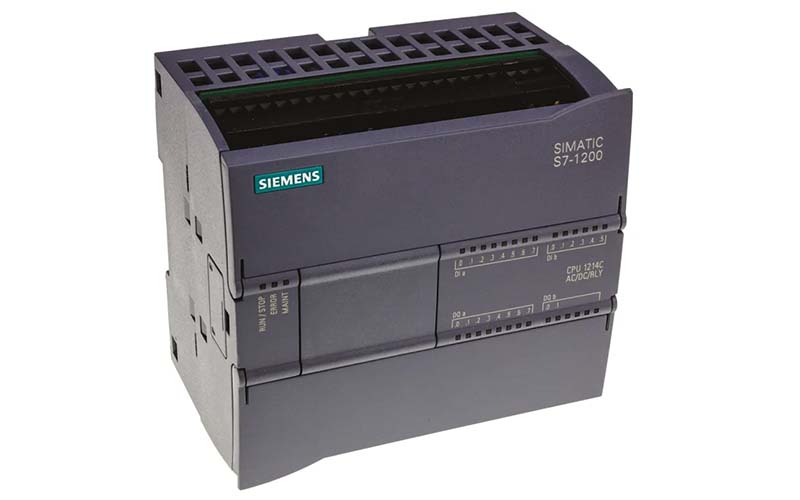

کارت ورودی خروجی آنالوگ زیمنس

یکی از مهم‌ترین اجزاء یک کنترل کننده منطقی قابل برنامه ریزی (PLC) زیمنس کارت ورودی خروجی آنالوگ زیمنس است. کارت آنالوگ زیمنس یک ماژول توسعه است که به یک PLC اضافه می شود تا سیگنال های آنالوگ را از سنسورها دریافت کند. سیگنال آنالوگ، سیگنالی پیوسته است که می‌تواند مقادیر متفاوتی در بازه ۰ تا ۱۰۰% را دریافت نماید. این سیگنال از سنسورهایی برای اندازه‌گیری کمیت‌های فیزیکی با ماهیت پیوسته (مانند دما، فشار، فلو، ارتفاع و …) استفاده می‌کند.

این کارت ها به عنوان یک واسطه بین سیگنال‌های آنالوگ و سیستم‌های کنترلی عمل می‌کنند. کارت آنالوگ سیگنال های آنالوگ را به مقادیر دیجیتال تبدیل می کند که سپس می توانند توسط  PLC زیمنس پردازش شوند. کارت آنالوگ زیمنس به انواع مختلفی تقسیم شده که هر کدام کاربرد متفاوتی را در PLC ها دارند.

این کارت ها اختصاصا برای plc های متفاوتی تولید می شوند. به عنوان مثال:

کارت ورودی آنالوگ زیمنس 6ES7 231_4HF32_0XB0 یک کارت ورودی آنالوگ 8 کاناله است که برای PLC سری S7-1200 طراحی شده است. این کارت می تواند سیگنال های آنالوگ ولتاژ را در محدوده 0 تا 10 ولت یا جریان را 0 تا 20 میلی آمپر دریافت کند.

در ادامه با ما همراه باشید تا اطلاعات بیشتری درباره ی کارت های plc زیمنس کسب نمایید. هم چنین می توانید از طریق شماره زیر با تیاش ولتاژ تماس بگیرید و از قیمت کارت آنالوگ زیمنس 1403 مطلع شوید و جهت خرید ماژول plc زیمنس با انواع آن آشنا شوید. 09128047276 – 09362159929



قیمت کارت آنالوگ زیمنس

قیمت  کارت آنالوگ زیمنس با توجه به ملاک ها متفاوتی تعیین میگردد. این ملاک ها عبارتند از مدل، سری، ولتاژ و دارا بودن قابلیت‌های خاص. کارت آنالوگ زیمنس در دو نوع خروجی و ورودی ساخته می‌شود که این مورد نیز در تعیین قیمت تاثیر دارد. یکی دیگر از عواملی که قیمت کارت آنالوگ را تغییر می دهد، تعداد کانال های ورودی و خروجی کارت می باشد که هر چه تعداد ترمینال ها بیشتر باشد، قیمت نیز افزایش خواهد یافت. علاوه بر این عوامل برند سازنده کارت نیز در قیمت آن بسیار تاثیرگذار است.

شرکت زیمنس یک برند آلمانی است که در ساخت تجهیزات اتوماسیون صنعتی  فعالیت دارد و پر طرفدار ترین برند در این حوزه است که بیش از یک قرن تجربه دارد. اگر قصد خرید کارت آنالوگ زیمنس اورجینال و اصلی  را دارید، بهتر است از طریق شرکت معتبر تیاش ولتاژ اقدام نمایید. با توجه به تنوع زیاد محصولات همین حالا با ما تماس گرفته و برای خرید plc های زیمنس S7-400  ، S7-300 و S7-1200 اطلاعات کسب نمایید.

ویژگی کارت های آنالوگ زیمنس

کارت های آنالوگ زیمنس ویژگی های متفاوتی دارند که با توجه به آن ها در دسته بندی های متفاوتی قرار می گیرند. این ویژگی ها عبارتند از:

تعداد کانال ها: کارت های آنالوگ می توانند از یک تا 32 کانال داشته باشند.

دامنه ولتاژ: دامنه ولتاژی که کارت آنالوگ می تواند پشتیبانی کند.

دقت: دقت کارت آنالوگ در اندازه گیری سیگنال های آنالوگ.

سرعت نمونه برداری: سرعتی که کارت آنالوگ می تواند سیگنال های آنالوگ را نمونه برداری کند.

انواع کارت های آنالوگ زیمنس

1. کارت های ورودی آنالوگ: این کارت ها برای دریافت سیگنال های آنالوگ از سنسورها طراحی شده اند.
2. کارت های خروجی آنالوگ: این کارت ها برای ارسال سیگنال های آنالوگ به عنصر عملگرها طراحی شده اند.
3. کارت های ورودی/خروجی آنالوگ: این کارت ها می توانند هم سیگنال های آنالوگ ورودی و هم سیگنال های آنالوگ خروجی را پردازش کنند.

کارت های ورودی آنالوگ

همانطور که گفته شد  برخلاف نوع دیجیتال کارت ورودی زیمنس، سیگنال‌های ورودی آنالوگ مقادیر پیوسته داشته و دو وضعیتی نیستند. کارت ورودی آنالوگ زیمنس، از طریق سنسورها، سیگنال را دریافت می‌کند، سپس تمامی سیگنال‌های الکتریکی را به دیتا تبدیل می‌کند.

ظرفیت هر کارت ورودی آنالوگ زیمنس، با توجه به مدل و قابلیت‌ها متفاوت است، به همین دلیل بعضی از انواع آن، می‌توانند تا چند نوع سیگنال متفاوت را دریافت کرده و به دیتا تبدیل کنند.

در این کارت ها به منظور تبدیل سیگنال الکتریکی به دیتا، از واحدی به نام A/D استفاده می گردد. سیگنال ورودی هر کانال کارت آنالوگ به A/D وارد شده و در آنجا به دیتا که یک عدد دیجیتالی 16 بیتی است، تبدیل می گردد. عمل تبدیل توسط A/D ، برای هر کانال در کارت آنالوگ ورودی به طور جداگانه و به طور سیکلی انجام می پذیرد.

کارت ورودی آنالوگ زیمنس انواع متفاوتی دارند و بر حسب نوع، توانایی دریافت سیگنال و حد تفکیک به انواع مختلف تقسیم‌بندی می‌شود که عبارتند از:

• تعداد ورودی: کارت ورودی آنالوگ زیمنس می‌تواند 2 ورودی، 4 ورودی و 8 ورودی داشته باشد.
• قابلیت‌های خاص: بعضی از انواع کارت‌های قابلیت‌های گوناگونی دارند مثلاً تشخیص قطعی را انجام داده یا اینکه وقفه ایجاد می‌کنند. برخی دیگر هم فاقد هرگونه ویژگی خاص هستند.

انواع کارت‌های AI (ورودی آنالوگ)

با توجه به مشخصات درج شده روی کارت های ورودی می توان آن را دسته بندی نمود. کارت های آنالوگ ورودی با توجه به نوع و تعداد سیگنال های دریافتی و حد تفکیک کارت به انواع مختلفی تقسیم بندی می شوند.

به عنوان مثال  روی یک کارت عبارت  SM331 AI8x13Bit  درج شده است. حروف AI در این کارت نشان دهنده ی نوع آنالوگ ورودی بوده ، این کارت دارای هشت کانال است و حد تفکیک A/D آن 13 بیت می باشد.( حد تفکیک در واقع قابلیت جداسازی و بیانگر تشخیص کوچکترین تغییر در سیگنال الکتریکی دریافتی توسط کارت می باشد. این عدد برحسب بیت بیان شده و بیانگر دقت کارت می باشد.).

شایان ذکر است کارت کارت ورودی مناسب برای  S7- 300 PLCزيمنس تولید شده است.

سیگنال‌های دریافتی توسط کارت ورودی آنالوگ زیمنس به چهار گروه تقسیم می‌شود:

• سیگنال دریافتی از RTD یا مقاومت که برای اندازه گیری دما به کار می روند.
• سیگنال ولتاژی که از ترانسدیوسرها و ترانسمیترها و پتانسیومترها دریافت می شود.
• سیگنال دریافتی از ترموکوپل
• سیگنال جریانی که از ترانسمیترها و ترانسدیوسرها دریافت می گردد.

کارت های خروجی آنالوگ

در مواردی که نتوانیم درخواست خود را با دیتای حاصل از پردازش انجام شده در cpu یک پی ال سی پیاده سازی کنیم، به یک دستگاه مبدل نیاز داریم. کارت خروجی آنالوگ زیمنس که بر روی plc نصب می شود این عملیات را انجام می دهد. دیتای ارسالی توسط CPU ، در کارت های آنالوگ خروجی به سیگنال الکتریکی تبدیل شده و به تجهیزات آنالوگ مانند کنترل ولو، درایور و … ارسال می گردد.

در این کارت ها برای تبدیل دیتا به سیگنال الکتریکی، از واحدی به نام D/A استفاده می شود که برعکس عمل A/D در آنالوگ ورودی است. در این واحد دیتا به صورت عدد 16 بیتی دریافت شده و به سیگنال پیوسته تبدیل می شود.عمل تبدیل با توجه به حد تفکیک کارت صورت پذیرفته و هرچه حد تفکیک کارت بزرگتر باشد، دقت کارت در تبدیل دیتا به سیگنال الکتریکی بالاتر می باشد. در نتیجه کارت ها خروجی آنالوگ را می توان با توجه به موارد زیر دسته بندی کرد.

• تعداد خروجی: کارت خروجی آنالوگ زیمنس می‌تواند 2 ورودی، 4 ورودی و 8 ورودی داشته باشد.
• قابلیت‌های خاص: بعضی از انواع کارت‌های قابلیت‌های گوناگونی دارند مثلاً تشخیص قطعی را انجام داده یا اینکه وقفه و اتصال کوتاه را تشخیص داده و نسبت به توقف CPU واکنش نشان دهد، همچنین برخی دیگر هم فاقد هرگونه ویژگی خاص هستند.

انواع کارت های AO (خروجی آنالوگ)

کارت های آنالوگ خروجی با توجه به نوع و تعداد سیگنال های ارسالی و حد تفکیک کارت به انواع مختلفی تقسیم بندی می شوند.

به عنوان مثال کارتی که رو آن عبارت  SM 332 AO4*16 Bit درج شده، را در نظر بگیرید. با توجه به حروف AO این کارت از نوع آنالوگ خروجی بوده و دارای چهار کانال است و حد تفکیک D/A این کارت نیز 16 بیت است.

سیگنال خروجی کارت AO :

کارت های AO تنها می توانند دو نوع سیگنال خروجی داشته باشند كه عبارتند از: سیگنال جریانی و سیگنال ولتاژی.

کارت ورودی/خروجی آنالوگ :

برخی کارت های آنالوگ هم دارای کانال های ورودی و هم کانال های خروجی می باشند. به این کارت های می توان سیگنال الکتریکی آنالوگ متصل نمود. همچنین دریافت سیگنال الکتریکی آنالوگ از آنها امکان پذیر است.

کاربرد کارتهای آنالوگ زیمنس

کارت‌های آنالوگ زیمنس برای اندازه‌گیری پارامترهای مختلف در سیستم‌های اتوماسیون صنعتی استفاده می‌شوند. آنها اغلب در سیستم های کنترل فرآیند، سیستم های کنترل ماشین آلات و سیستم های اندازه گیری استفاده می شوند.  از جمله کاربردهای این کارت‌ها می‌توان به موارد زیر اشاره کرد:

• اندازه‌گیری دما با استفاده از سنسورهای RTD یا Pt100
• اندازه‌گیری فشار با استفاده از ترانسفورماتورهای فشار
• اندازه‌گیری جریان با استفاده از ترانسفورماتورهای جریان
• اندازه‌گیری ولتاژ با استفاده از تقسیم‌کننده‌های ولتاژ
• کنترل سطح
• کنترل سرعت

نحوه نصب کارت آنالوگ plc

برای نصب کارت آنالوگ زیمنس، توصیه مهم این است که نه‌ تنها دفترچه راهنما را بخوانید، بلکه بدانید با چه نوع سیگنالی سروکار دارید. در ابتدا آن را به شکاف کارت درPLC خود نصب کنید. سپس، باید کابل های مناسب را از سنسورها یا درایور ها به کارت آنالوگ وصل کنید. برای اتصال کارت‌های آنالوگ زیمنس به PLC، از کابل‌های مخصوص استفاده می‌شود. برای اتصال کارت آنالوگ زیمنس به سنسورها، از کابل های آنالوگ استفاده کنید. کابل های آنالوگ دارای دو سیم هستند: یک سیم برای زمین و یک سیم برای سیگنال آنالوگ. برای اتصال کارت آنالوگ زیمنس به درایور ها، از کابل های صنعتی استفاده کنید. کابل های صنعتی دارای سه سیم هستند: یک سیم برای زمین، یک سیم برای سیگنال آنالوگ و یک سیم برای سیگنال کنترل.

پس از نصب کارت آنالوگ زیمنس، باید آن را در برنامه نویس PLC خود پیکربندی کنید. برای کالیبراسیون کارت‌های آنالوگ زیمنس، از نرم‌افزار STEP 7 استفاده می‌شود. در این نرم‌افزار، می‌توان مقادیر واقعی سیگنال‌های آنالوگ را وارد کرده و سپس، مقادیر دیجیتال دریافتی توسط کارت آنالوگ را با مقادیر واقعی مقایسه کرد.  برای پیکربندی کارت آنالوگ زیمنس در نرم افزار باید موارد زیر را انجام دهید:

• تعداد کانال های کارت آنالوگ را مشخص کنید.
• دامنه ولتاژ کارت آنالوگ را مشخص کنید.
• دقت کارت آنالوگ را مشخص کنید.
• سرعت نمونه برداری کارت آنالوگ را مشخص کنید.

پس از پیکربندی کارت ورودی خروجی آنالوگ زیمنس، می توانید از آن برای خواندن و نوشتن سیگنال های آنالوگ استفاده کنید.
