مفهوم چراغ های وضعیت PLC زیمنس چیست و با دیدن هر چراغ چه واکنشی باید نشان داد. چراغ های وضعیت پی ال سی زیمنس در واقع زبان صحبت دستگاه با شما هستند. این چراغ‌ها نشان می‌دهند که دستگاه در چه شرایطی است. روشن و خاموش بودن دستگاه، اجرای برنامه یا خطاها همه به کمک این چراغ‌ها نشان داده می‌شوند. همچنین بعضی از چراغ ها وضعیت ارتباط با دستگاه‌ها و تجهیزات دیگر را هم نشان می‌دهند.اگر پی ال سی در حال کار بود ولی یکدفعه دیدید یک چراغ قرمز روشن شده یا چراغ ران روشن نیست سریع نتیجه نگیرید که دستگاه خراب شده. گاهی مشکل صرفا توقف برنامه است یا دستگاه نیاز به تنظیمات جدید دارد. برای مدیریت بهتر دستگاه و اقدام به موقع لازم است که با مفهوم چراغ های وضعیت PLC زیمنس آشنا باشید. فراموش نکنید که به هیچ عنوان بدون دانش فنی اولیه با روشن شدن چراغ‌ها برنامه‌های نرم‌افزاری را تغییر ندهید یا دستگاه را باز نکنید. هر اقدام خودسر و غیراصولی میتواند باعث خرابی دستگاه و خوابیدن خط تولید شود.
مجموعه تیاش ولتاژ به عنوان یکی از معتبرترین نماینده‌های برند زیمنس آلمان در لاله‌زار تهران انواع پی ال سی، ماژول و انواع کارت‌های حافظه و سی‌پی‌یو این برند را با بهترین قیمت بازار عرضه میکند. برای خرید پی ال سی آلمان کافیست با شماره‌های ما تماس بگیرید. ۰۹۱۲۸۰۴۷۲۷۶
مفهوم چراغ های وضعیت PLC زیمنس
روی PLCهای زیمنس چند چراغ وجود دارد که هرکدام اطلاعات مشخصی درباره دستگاه به ما می‌دهند. بعضی از این چراغ‌ها وضعیت اجرای برنامه را نشان می‌دهند و بعضی دیگر برای نمایش خطا، وضعیت تغذیه یا مشکلات ارتباطی به کار می‌روند.
چراغ RUN نشان‌دهنده اجرای برنامه
RUN در معنای لغوی یعنی در حال اجرا بودن. این چراغ نشان میدهد که وضعیت اجرای برنامه پی ال سی در چه شرایطی است. در خیلی از مدل‌ها وقتی سبز باشد یعنی دستگاه در حالت اجراست و برنامه کار میکند. اگر روشن نباشد یعنی دستگاه متوقف شده یا هنوز مرحله راه‌اندازی‌اش کامل نشده است. در این شرایط بهتر است حتما چراغ STOP را هم بررسی کنید. خاموش بودن ران به معنی خرابی دستگاه نیست.
چراغ STOP نشان‌دهنده توقف PLC
چراغ STOP معمولا نشان میدهد که پردازنده پی ال سی متوقف شده و کار نمی‌کند. در خیلی از مدل‌های قدیمی‌تر این چراغ به رنگ زرد بود و جدا بود ولی در بعضی مدل‌های جدید ران و استاپ یک نشانگر مشترک دارند و با تغییر رنگ از هم متمایز می‌شوند. وقتی پی ال سی به حالت استاپ رفته یعنی برنامه کاربر مثل حالت ران کار نمی‌کند. این یعنی یا نیاز به راهاندازی مجدد نیاز دارد یا تنظیمات باید دوباره بررسی شوند. اگر پی ال سی به صورت عادی کار میکند لازم است که علت توقف کامل بررسی شود.
چراغ SF یا ERROR نشان‌دهنده خطای سیستم
چراغ SF در بسیاری از مدل‌های قدیمی‌تر زیمنس برای نمایش خطای سیستمی استفاده می‌شود. در مدل‌های جدیدتر ممکن است نشانگر ERROR همین وظیفه را بر عهده داشته باشد. روشن شدن یا چشمک زدن این چراغ میتواند به خاطر مشکلات سخت‌افزاری، برنامه، پیکربندی یا بعضی تجهیزات متصل به PLC باشد. پس روشن شدن این چراغ به تنهایی نشان نمی‌دهد دستگاه چه مشکلی دارد. برای پیدا کردن علت باید چراغ‌های دیگر و پیامهای نرم‌افزاری دستگاه را هم بررسی کنید.
اگر بودجه اولیه زیادی ندارید امکان خرید پی ال سی دست دوم در تیاش ولتاژ برای شما فراهم شده است. برای دریافت مشاوره و استعلام قیمت با شماره‌های تیاش ولتاژ تماس بگیرید. ۰۹۱۲۸۰۴۷۲۷۶
چراغ BF نشان‌دهنده مشکل ارتباطی
BF مخففBus Fault است و یک سری خطاهای ارتباطی را نشان میدهد. این چراغ عموما وقتی روشن می‌شود که پی ال سی نتواند با یکی از تجهیزات یا بخش‌های شبکه صنعتی ارتباط درستی برقرار کند. مثلا مشکل در اتصال شبکه، از دسترس خارج شدن یکی از تجهیزات ارتباطی یا هماهنگ نبودن تنظمیات ارتباطی دوتا دستگاه باعث این خطا می‌شود.
چراغ DC5V یا POWER
این چراغ وضعیت منبع تغذیه را نشان میدهد و به شما می‌گوید برق دستگاه تامین می‌شود یا نه. در برخی مدل‌های S7-300، چراغ DC5V نشان میدهد که ولتاژ ۵ ولت مورد نیاز بخش‌های مشخصی از سیستم درست تامین می‌شود. خاموش بودن چراغ تغذیه میتواند به قطع برق، مشکل در منبع تغذیه یا اتصالات مربوط باشد اما برای تشخیص دقیق باید ساختار مدل پی ال سی که استفاده می‌کنید دقیق بررسی شود.
چراغ MAINT
چراغ MAINT در مدل‌هایی که این چراغ را دارند نشان میدهد که دستگاه نیاز به نگهداری و سرویس دارد. روشن شدن آن به معنی خرابی پی ال سی یا توقف کامل کار نیست. مثلا ممکن است دستگاه در یک بخش یا ماژول خاص نیاز به بررسی داشته باشد که چراغ مشخصی برای آن وجود ندارد. اگر این چراغ روشن شد بهتر است پیامهای تشخیصی و راهنمای مدلی که استفاده می‌کنید را دقیق بررسی کنید.
تفاوت چراغ ثابت و چشمک‌زن در PLC زیمنس چیست؟
فقط رنگ چراغ مهم نیست؛ نحوه روشن شدن آن هم میتواند اطلاعات مفیدی بدهد. در بعضی مدل‌ها، چراغ ثابت نشان‌دهنده یک وضعیت مشخص است و چشمک زدن به معنی راهاندازی، انجام یک فرایند یا وجود خطا است.
برای مثال، در PLCهای S7-1200 و S7-1500، چشمک زدن متناوب چراغ RUN/STOP با رنگ سبز و زرد میتواند نشان‌دهنده مرحله راهاندازی CPU باشد. در برخی مدل‌های S7-300 نیز چشمک زدن چراغ STOP به مراحل مشخصی از راهاندازی یا بازنشانی حافظه مربوط می‌شود.
پس اگر چراغی چشمک می‌زند، فقط از روی این موضوع نتیجه نگیرید که دستگاه خراب است. به نام چراغ، رنگ آن، سرعت چشمک زدن و وضعیت سایر نشانگرها توجه کنید.
برای خرید انواع لوگو و کارت لوگو و استعلام قیمت روز تمامی ماژول‌ها و کارت‌های حافظه برند زیمنس آلمان با تیاش ولتاژ تماس بگیرید. ۰۹۱۲۸۰۴۷۲۷۶
جدول مفهوم چراغ های وضعیت PLC زیمنس
جدول زیر یک راهنمای سریع برای شناخت چراغ‌های رایج در PLC زیمنس است. این معانی کلی هستند و ممکن است در بعضی مدل‌ها تفاوت داشته باشند.
| نام چراغ | رنگ رایج | مفهوم کلی | اقدام اولیه |
| RUN | سبز | اجرای برنامه PLC | وضعیت عملکرد دستگاه را بررسی کنید. |
| STOP | زرد | توقف CPU | علت توقف و وضعیت برنامه را بررسی کنید. |
| SF / ERROR | قرمز | وجود خطای سیستمی | پیامهای خطا و وضعیت ماژول‌ها را بررسی کنید. |
| BF | قرمز | مشکل احتمالی در ارتباطات | اتصالات و وضعیت تجهیزات شبکه را بررسی کنید. |
| DC5V / POWER | معمولاً سبز | وضعیت تغذیه | برق ورودی و منبع تغذیه را بررسی کنید. |
| MAINT | زرد | نیاز به بررسی یا نگهداری | پیام تشخیصی مربوط به دستگاه را بخوانید. |
| FRCE | زرد | فعال بودن حالت Force | مقادیر اجباری ورودی و خروجی را بررسی کنید. |
چرا چراغ‌های PLC زیمنس روشن یا چشمک‌زن می‌شوند؟
روشن شدن چراغ هشدار همیشه هم یک دلیل ثابت و مشخص ندارد. از رایج‌ترین دلایل چشمک زدن یا روشن شدن چراغ وضعیت PLC زیمنس می‌توان به موارد زیر اشاره کرد:
- خطاهای مربوط به سختافزار و ماژول‌ها
- مشکلات برنامه یا پیکربندی PLC
- اختلال در ارتباطات شبکه صنعتی
- مشکلات منبع تغذیه یا کارت حافظه
چگونه با استفاده از چراغ‌های وضعیت PLC زیمنس خطا را تشخیص دهیم؟
این چراغ‌ها راه صحبت دستگاه با شما هستند و کمک می‌کنند خطاها و مشکلات را تشخیص دهید. در صورتی که با روشن شدن چراغ های وضعیت PLC زیمنس مواجه شدید می‌توانید یک سری اقدامات اولیه را برای پیدا کردن علت انجام دهید:
- وضعیت برق دستگاه را بررسی کنید. اگر همه چراغ‌ها خاموش هستند اول ببینید برق به دستگاه می‌رسد یا نه.
- ببینید کدام چراغ روشن شدن، ران، استاپ یا ارور. بعد بروید سراغ منوی دستگاه و ببینید چطور می‌توانید مشکل را برطرف کنید.
- وضعیت چراغ‌های دیگر را هم بررسی کنید. گاهی به دلیل بعضی مشکلات چندتا چراغ با هم روشن می‌شوند.
- پیامهای خطا را بررسی کنید. اگر به نرم‌افزار مهندسی دستگاه دسترسی دارید پیامهای خطا را بررسی کنید.
- مهمترین کار بررسی راهنمای دستگاه پی ال سی است. اگر نمی دانید معنی چراغ‌ها چیست دفترچه راهنما را حتما بخوانید.
به هیچ عنوان بدون اینکه علت دقیق را بدانید تنظیمات را تغییر ندهید یا دستگاه را مدام خاموش و روشن نکنید.
چراغ‌های وضعیت در سری‌های مهم PLC زیمنس
مفهوم چراغ های وضعیت PLC زیمنس ممکن است در مدل‌های مختلف متفاوت باشد. گاهی چراغ‌ها شبیه هم هستند ولی اسم و معنی آ»ها در بعضی موارد متفاوت است.

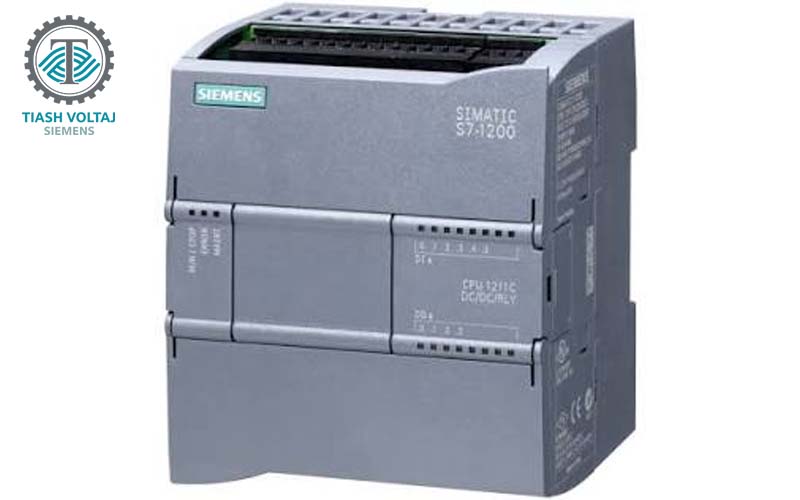

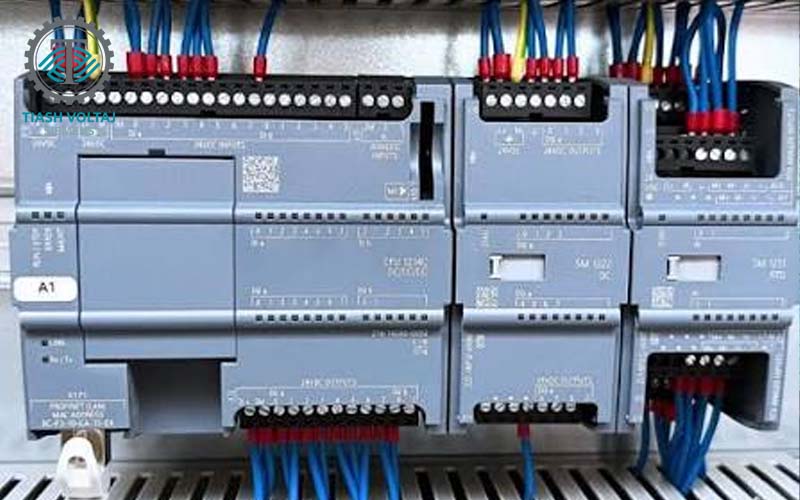

چراغ‌های وضعیت PLC زیمنس S7-1200
در سری S7-1200، نشانگر RUN/STOP وضعیت کاری CPU را مشخص میکند. سبز شدن چراغ ران/استاپ یعنی برنامه اجرا می‌شود و زرد بودنش یعنی سی‌پی‌یو متوقف شده. اگر مدام چشمک می‌زند و بین سبز و زرد تغییر رنگ میدهد یعنی مرحله راهاندازی درست اجرا نشده. چراغ ERROR برای نمایش خطاهایی مثل مشکلات سخت‌افزاری یا تنظیمات به کار می‌رود. چراغ MAINT هم نشان میدهد دستگاه نیاز به نگهداری و بررسی دارد. علاوه بر این در این مدل که ماژولار هست بعضی ماژول‌های ورودی و خروجی چراغ‌های مخصوص به خود را دارند که وضعیت عملکرد آنها را نشان میدهد.

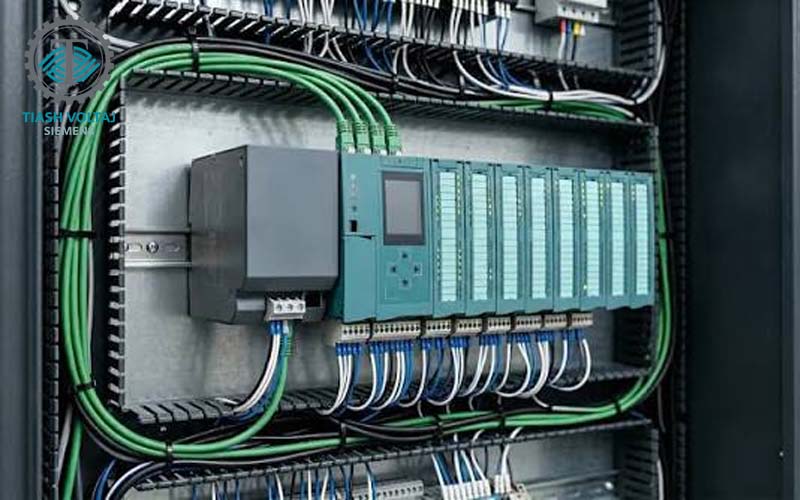

چراغ‌های وضعیت PLC زیمنس S7-1500
در سری S7-1500 هم تقریبا همان چراغ‌های سری 1200 را داریم. چراغ RUN/STOP برای نمایش وضعیت اجرای برنامه استفاده می‌شود. سبز بودن این نشانگر معمولاً به معنی فعال بودن حالت RUN و زرد بودن آن به معنی قرار داشتن CPU در حالت STOP است. چراغ ERROR برای نمایش خطاها و چراغ MAINT برای هشدارهای مربوط به نگهداری یا بررسی تجهیزات استفاده می‌شود. در این سری هم گاهی چندتا چراغ همزمان روشن یا خاموش می‌شوند که معمولا ترکیب چراغ‌ها نشان‌دهنده وضعیت راهاندازی یا خطاها و شاریط سخت‌افزاری است. چشمک زدن چراغ ارور یا روشن شدن آن یعنی بهتر است پیامهای تشخیصی دستگاه را دقیق بررسی کنید.

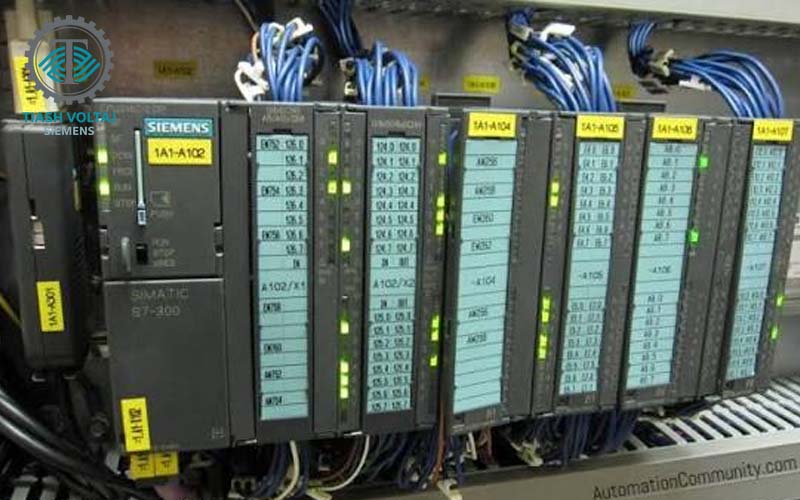

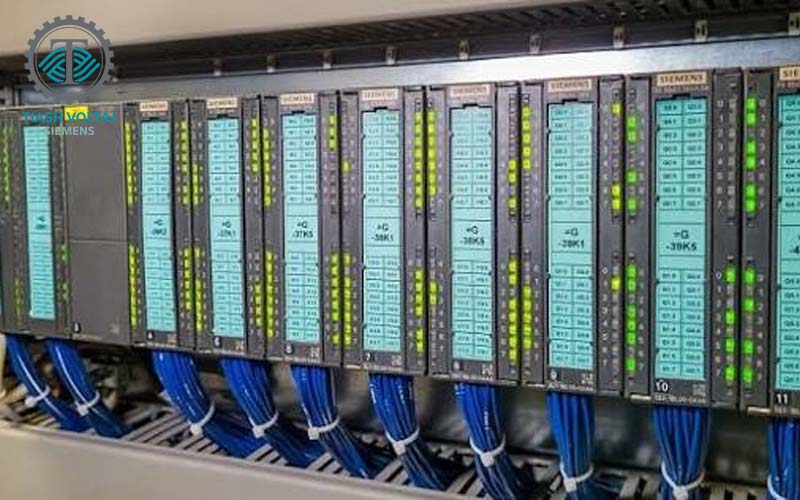

چراغ‌های وضعیت PLC زیمنس S7-300
در سری S7-300 معمولا برای نمایش وضعیت‌های مختلف چراغ‌های جداگانه دارد. چراغ RUN وضعیت اجرای برنامه و چراغ STOP حالت توقف را نشان میدهد. چراغ SF برای نمایش خطاهای سخت‌افزاری یا نرم‌افزاری استفاده می‌شود و در مدل‌های دارای رابط مربوط، چراغ BF نیز میتواند خطای ارتباطی را نشان دهد. چراغ DC5V وضعیت تغذیه ۵ ولت را نمایش میدهد. چراغ FRCE هم به فعال بودن حالت Force اشاره دارد. در این سری موقع راه اندازی یا بازنشانی حافظه چراغ‌های ران و استاپ چشمک می‌زنند.
کلام پایانی
در این مقاله مفهوم چراغ های وضعیت PLC زیمنس را بررسی کردیم و معنی هر چراغ و علت روشن و خاموش شدن آن را گفتیم. هر چراغ نشانه‌ی وضعیت خاصی است. در صورت روشن و خاموش شدن آنها باید اول از همه معنی چراغ را بدانید و بعد دنبال علت اصلی آن بگردید. دستکاری خودسر دستگاه بدون علم به علت روشن شدن چراغ‌ها یا تغییر برنامه و تنظیمات میتواند عملکرد خط تولید را به خطر بیندازد.
سوالات متداول
چرا چراغ SF در PLC زیمنس روشن می‌شود؟
چراغ SF معمولاً به وجود خطای سیستمی اشاره دارد. مشکل ممکن است به سختافزار، برنامه یا تجهیزات متصل مربوط باشد. برای تشخیص علت دقیق باید پیامهای تشخیصی دستگاه بررسی شوند.
روشن بودن چراغ STOP در PLC زیمنس چه معنایی دارد؟
این چراغ معمولاً نشان میدهد که CPU در حالت توقف قرار دارد و برنامه کاربر در حال اجرا نیست. علت توقف میتواند به تنظیمات، مراحل راهاندازی یا یک خطای رخداده مربوط باشد.
اگر چراغ RUN روشن نشود چه باید کرد؟
ابتدا وضعیت برق، چراغ STOP و سایر نشانگرهای CPU را بررسی کنید. اگر دستگاه در حالت STOP است، باید علت آن مشخص شود. خاموش بودن RUN نشانه خرابی PLC نیست.
آیا روشن شدن چراغ قرمز همیشه به معنی خرابی PLC است؟
خیر. چراغ قرمز میتواند به وجود خطا یا وضعیت غیرعادی اشاره کند، اما علت آن همیشه خرابی سختافزار نیست. بررسی پیامهای خطا کمک میکند مشکل بهتر شناسایی شود.
برای تشخیص دقیق خطای PLC زیمنس از کجا شروع کنیم؟
بهتر است ابتدا مدل PLC و نام چراغ هشدار را مشخص کنید. سپس وضعیت سایر چراغ‌ها و پیامهای تشخیصی را بررسی کنید. این کار کمک میکند به‌جای حدس زدن، علت مشکل را دقیق‌تر پیدا کنید.
