انواع PLC زیمنس

در ابتدا باید توضیح مختصری راجع به اینکه PLC ها چه هستند و چه کاربردی دارند داده شود. به طور خلاصه PLC یک کنترل‌کننده منطقی برنامه‌پذیر و یک کامپیوتر مقاوم است که برای اتوماسیون صنعتی استفاده می‌شود. این کنترلرها می توانند طی یک فرآیند خاص، عملکرد ماشین یا حتی کل خط تولید را خودکار کنند. انواع PLC زیمنس که یکی از شرکت های معتبر تولید PLC می باشد برای خرید در سایت تیاش ولتاژ موجود است.

شرکت تیاش ولتاژ وارد کننده رسمی قطعات PLC زیمنس در ایران می باشد. نمایندگی رسمی شرکت ما در لاله زار و پاسداران قرار دارد.

تماس:09362159929 و 09128047276

اگرچه ممکن است باور اینکه اتوماسیون صنعتی نزدیک به 70 سال است که وجود داشته سخت باشد، اما چیزی که سخت تر است این است که فناوری به طور مداوم در حال یافتن راه های جدید و نوآورانه برای بهبود قابلیت های تولید و کارایی فرآیند است. از میان فهرست بسیار طولانی فناوری‌های صنعتی که از آنچه به عنوان انقلاب صنعتی سوم شناخته می‌شود، پدید آمدند، کنترل‌کننده منطق برنامه‌پذیر (PLC) مسلماً یکی از تأثیرگذارترین آنهاست.

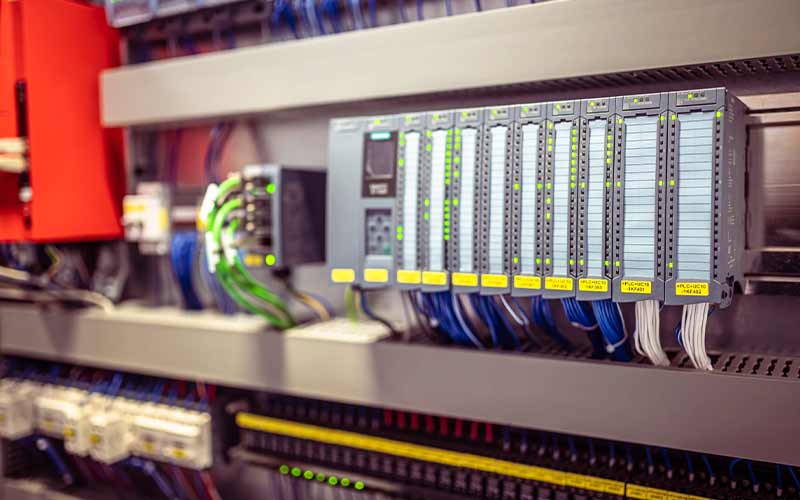

PLC زیمنس

در مقایسه با انواع دیگر PLC ها، PLC زیمنس در اروپا بیشتر رایج بوده، تا جایی که خط گسترده PLC آنها در سیستم های کنترل اتوماسیون در سراسر صنایع استفاده می شود.

برای بررسی انواع PLC زیمنس سه مدل پرفروش و معروف آن S7-300 – S7-400 –   S7-1200 را برای مقایسه و بررسی انتخاب کردیم.

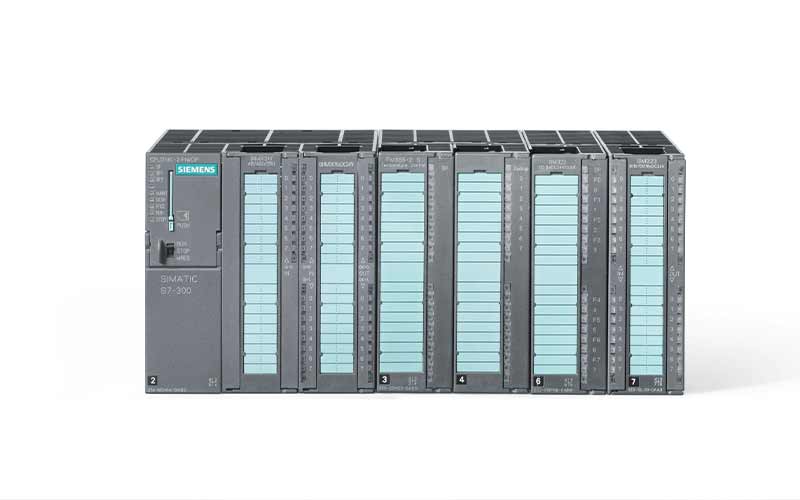

S7-300

این مدل برای کاربردهای اتوماسیون صنعتی کوچک و متوسط طراحی شده اند. این مدل سیستم مدولار وجود دارد که نیازی به شاسی ندارد.

ده مدل پایه از S7-300 وجود دارد که از نظر اندازه برنامه و دسترسی پورت پروتکل ارتباطی تفکیک شده است. این موارد عبارتند از:

• CPU 312
• CPU 312C
• CPU 313C
• CPU 314
• CPU 314C
• CPU 315-2-DP
• CPU 315-2 PN/DP
• CPU 317-2 DP
• CPU 317-2 PN/DP
• CPU319-3 PN/DP

بررسی حافظه S7-300

سری S7-300 برای زیمنس دارای حافظه کم 32 کیلوبایت برای CPU 312 رده پایین و حداکثر 2560 کیلوبایت برای CPU 319-3 PN/DP مدل رده بالایی است. S7-300 همچنین از یک کارت حافظه Micro Tested برای پشتیبان گیری از اطلاعات استفاده می کند.

بررسی ارتباطات S7-300

این مدل پروتکل های ارتباطی گسترده ای ندارد. اما به دلیل قابلیت های بلایی که دارد هنوز در پروتکل های اروپایی استفاده می شود.

بررسی I/O S7-300

ماژولاریت زیمنس S7-300 کل ورودی/خروجی دیجیتال 1024 و کل I/O آنالوگ 256 را به آن می دهد. این مدل می تواند از I/O آنالوگ و دیجیتال پشتیبانی کنند. S7-400 فقط می تواند تا 32 بسط را بپذیرد. مانند S7-400، ماژول های توسعه اضافی را نیز می توان به آن واحدها اضافه کرد تا به اعداد ورودی/خروجی بالاتری دست یابد.

S7-400

این مدل برای برای سیستم های اتوماسیون صنعتی بزرگ طراحی شده است. هفت مدل پایه از S7-400 وجود دارد که از نظر اندازه برنامه و دسترسی پورت پروتکل ارتباطی تفکیک شده است. این موارد عبارتند از:

• CPU 412-1
• CPU 412-2
• CPU 414-2
• CPU 414-3
• CPU 416-2
• CPU416-3
• CPU 417-3

بررسی حافظه S7-400

سری S7-400 زیمنس قابلیت‌ های حافظه خود را به حافظه اصلی و حافظه بار تقسیم می‌کند که افزایش چشمگیری در عملکرد آن ایجاد می‌کند. همچنین تفاوت زیادی در این که این حافظه به آن اختصاص داده شده است، با کنترلرهای پایین CPU412-1 که 96 کیلوبایت حافظه یکپارچه و 32 کیلوبایت برای آموزش حمل می کنند و CPU رده بالاتر 417-4 دارای 4 مگابایت حافظه ادغام شده با 1335 کیلوبایت برای دستورالعمل ها هستند.

بررسی ارتباطات S7-400

سری S7-400 از اتصال به اترنت پشتیبانی می کند. با این حال، وب سایت ها و ایمیل ها را باز می کند. S7-400 همچنین با استفاده از ISO/TCP یا TCP/IP به اترنت صنعتی متصل می شود. همچنین می تواند با استفاده از PROFIBUS متصل شود.

بررسی I/O S7-400

زیمنس S7-400 نیز ماژولار است اما مبتنی بر شاسی نیست. از نظر I/O، به دلیل ماژولار بودن، می تواند I/O توزیع شده را با قابلیت پشتیبانی از ده ها هزار I/O در یک سیستم متصل پشتیبانی کنند. همچنین می تواند از توسعه I/O آنالوگ و دیجیتال پشتیبانی کنند. S7-400 فقط می تواند تا 21 بسط را بپذیرد. با این حال، برای دستیابی به اعداد ورودی/خروجی بالاتر، می‌توان ماژول‌های توسعه اضافی را نیز به آن واحدها اضافه کرد. کل I/O دیجیتال برای S7-400 16384 و کل I/O آنالوگ 4000 است.

بررسی ایمنی S7-400

ایمنی زیمنس تنها از طریق ماژول‌های اضافه به دست می‌ آید. S7-400، مانند S7-300 قبل از خود، اکنون دارای ویژگی های ایمنی نیز است.

S7-1200

نسل جدید PLC های شرکت زیمنس S7-1200 هستند. یک جایگزین جدید برای S7-200 بوده و برای کاربردهای صنعتی کوچک طراحی شده است. در پنج مدل زیر طراحی می شود:

• CPU1217C
• CPU1211C
• CPU1212C
• CPU1214C
• CPU1215C

تین مدل برای رفع مشکلات قبلی، از جمله پیشرفت پروتکل‌های شبکه‌ و افزایش دامنه ‌عملکرد و نرم‌افزار حرفه‌ای  TIA  Portal برای برنامه نویسی،  جایگزین این پی ال سی ها شده اند. در این CPU ها بصورت Compact، پورت Profinet نیز وجود دارد که از شبکه های نسبتاً جدید می‌باشد. شبکه ی Profinet در دو نسخه ی I/O و CBA ارائه شده که نسخه ی I/O آن  شبیه Pofibus-DP و نسخه CBA آن شبیه Industrial Ethernet است. وجود پورت ارتباطی با شبکه اترنت صنعتی روی CPU این پی ال سی ها بسیار مورد توجه قرار گرفته است.

برنامه‌نویسی در سری S7-1200 با نرم‌افزار Step7 V10  انجام می‌شود که با Step7 بکار رفته برای S7-    300 و S7-400 متفاوت است. البته توسط نرم‌افزارStep7 V11 نیز می‌توان PLC های S7-300 و S7-400  و S7-1200 را برنامه‌نویسی کرد.

کلام آخر

PLC ها قطعات مهم صنایع بزرگ و کوچک هستند. پی ال سی های زیمنس به طور گسترده در اروپا مورد استفاده قرار می گیردند. شرکت تیاش ولتاژ تنها وارد کننده رسمی PLC زیمنس در ایران می باشد. برای خرید انواع PLC با ما تماس بگیرید.
