کاربرد کارت LOGO زیمنس در اتوماسیون هوشمند به چه صورت است و در چه حد میتواند روند فرآیندهای هوشمند را کنترل و مدیریت کند؟ این سوال اصلی است که در این مقاله قصد داریم بررسی کنیم. با گسترش فناوریهای هوشمند در صنایع، ساختمانها و حتی خانهها به سیستمهایی نیاز داریم که بتوانند فرآیندها را به صورت خودکار مدیریت و کنترل کنند. قبلا برای این کار از مدارهای رلهای پیچیده استفاده میشد که علاوه بر اشغال فضای زیاد تغییر یا توسعه آنها هم زمانبر و پرهزینه بود. ولی با پیشرفت تکنولوژی پای کنترل کنندههای منطقی کوچک یا مینی PLCها به این عرصه باز شد و کار را خیلی راحتتر کرد.
یکی از شناختهشدهترین تجهیزات در این حوزه کارت لوگوی زیمنس است که به دلیل ابعاد کوچک، برنامهنویسی ساده و قابلیت توسعه، در پروژههای متنوع اتوماسیون هوشمند کاربرد دارد. این مدل پی ال سیها کارهایی مثل کنترل روشنایی، مدیریت پمپ و سیستم تهویه، مدیریت مصرف انرژی و کنترل ماشینآلات کوچک را انجام میدهند.
برای خرید انواع پی ال سی از جلمه مینی PLC لوگو زیمنس 6ED1052-1FB08-0BA0 به سایت تیاش ولتاژ مراجعه کنید یا با شمارههای ما تماس بگیرید. ۰۹۱۲۸۰۴۷۲۷۶
کارت LOGO زیمنس چیست؟
قبل از اینکه کاربرد کارت LOGO زیمنس در اتوماسیون هوشمند را بررسی کنیم بیایید ببینیم کارت لوگو اصلا چیست و چطور کار میکند. همانطور که گفتیم کارت لوگوی زیمنس یک کنترلگر منطقی قابل برنامهریزی در ابعاد کوچک است که برای پروژههای اتوماسیون سبک و متوسط طراحی شده. این وسیله شبیه به پی ال سیهای صنعتی کار میکند ولی با هزینه کمتر، نصب راحتتر و برنامهنویسی سادهتر.
در واقع کارت لوگو جایگزین هوشمند مدارهای رلهای شده. به جای استفاده از تعداد زیادی رله، تایمر، شمارنده و تجهیزات جانبی تمامی این عملکردها در قالب یک کنترلگر کوچک وجود دارد.
از مهمترین ویژگیهای این کنترلر میتوان به موارد زیر اشاره کرد:
- برنامهنویسی گرافیکی و ساده
- ابعاد کوچک
- نصب روی ریل تابلو برق
- قابلیت توسعه ورودی و خروجی
- امکان استفاده از ورودی و خروجی آنالوگ
- پشتیبانی از ارتباط شبکه
- قابلیت اتصال به نمایشگر HMI
- امکان کنترل از طریق شبکه
- مصرف انرژی پایین
- نگهداری آسان
به دلیل همین ویژگیهاست که کاربرد کارت LOGO زیمنس را در بسیاری از پروژههای ساختمانی، صنعتی، کشاورزی و تاسیساتی میبینیم.
مینی PLC لوگو زیمنس 6ED1052-1FB08-0BA0 را با بهترین قیمت بازار از تیاش ولتاژ تهیه کنید. ۰۹۱۲۸۰۴۷۲۷۶
کاربرد کارت LOGO زیمنس در اتوماسیون هوشمند چیست؟
چرا سیستم اتوماسیون هوشمند به فرآیندها اضافه شده؟ جواب ساده است، برای اینکه دخالتهای غیرضروری انسان تا حد زیادی کم شود و میزان دقت و سرعت و بهرهوری بالا برود. مهمترین علت کاربرد کارت LOGO زیمنس در اتوماسیون هوشمند این است که میتواند تمام عملکردهایی را که هرکدام به یک رله مستقل نیاز دارند توسط یک سی پی یو انجام دهد. هربار هم که نیاز باشد عملکرد سیستم تغییر کند کافیست برنامه اصلاح شود و نیازی به سیمکشی مجدد یا اضافه کردن رله جدید نیست.
در نتیجه هم هزینه اجرای پروژه کم میشود، هم سریعتر نصب میشود و عیبیابی راحت میشود. در آینده هم راحتتر میتوانید پروژه را توسعه دهید و مصرف تجهیزات جانبی کم میشود.
مهمترین قابلیتهای کارت لوگوی زیمنس
در ادامه قابلیتهایی را که باعث کاربرد کارت LOGO زیمنس در اتوماسیون هوشمند در صنایع مختلف شده بررسی میکنیم:
برنامهنویسی ساده: یکی از دلایل محبوبیت LOGO!، محیط برنامهنویسی گرافیکی آن است. بسیاری از توابع کنترلی تنها با اتصال بلوکهای منطقی قابل پیادهسازی هستند و نیازی به کدنویسی پیچیده وجود ندارد.
قابلیت توسعه: در پروژههایی که تعداد ورودی یا خروجی افزایش پیدا میکند، میتوان ماژولهای توسعه را به لوگو اضافه کرد و بدون تعویض CPU سیستم را توسعه داد.
ارتباط شبکه: برخی مدلها پورت شبکه دارند و میتوانند با دیگر تجهیزات سیستم اتوماسیون ارتباط داشته باشند. این قابلیت در پروژههای ساختمان هوشمند، سیستمهای مانیتورینگ و کنترل از راه دور کاربرد زیادی دارد.
کنترل تجهیزات آنالوگ: در بسیاری از پروژهها لازم است اطلاعاتی مثل دما، فشار، سطح مخزن یا شدت نور اندازهگیری شوند. کارت لوگو به کمک ورودیهای آنالوگ این موارد را میگیرد و بر اساس آنها دستورات لازم را صادر میکند
تایمرها و شمارندههای داخلی: کارت لوگو مجموعهای از تایمرها، شمارندهها، مقایسهکنندهها و بلوکهای منطقی داخلی دارد که بدون نیاز به تجهیزات جانبی قابل استفاده هستند.
ساعت داخلی: کارت لوگو زیمنس یک ساعت داخلی دارد که میتواند تجهیزات را بر اساس زمان برنامهریزی کند. مثلا مشخص میکند که چراغها یا سیستم آبیاری در یک ساعت مشخص روشن یا خاموش شوند.
کاربرد کارت LOGO زیمنس در اتوماسیون هوشمند
در ادامه به مهمترین کاربرد کارت LOGO زیمنس در اتوماسیون هوشمند اشاره میکنیم:
کنترل روشنایی هوشمند
یکی از رایجترین کاربردهای کارت لوگو، کنترل سیستم روشنایی است. اضافه کردن این کارت به سیستم اتوماسیون کمک میکند روشن و خاموش شدن چراغها با وضعیت روشنایی روز کنترل شود، میتوان میزان روشنایی راهروها را کنترل کرد تا در صورت بلااستفاده بودن چراغها خاموش شوند. میتوانید به سیستم برنامه بدهید که چراغهای پارکینگ با ورود و خروج ماشینها خاموش و روشن شوند. در ساختمانهای اداری هم میتوان چراغها و روشنایی را کنترل کرد. این کنترل هوشمند به کم شدن مصرف انرژی کمک زیادی میکند.
کاربرد کارت LOGO زیمنس در کنترل پمپها
در بسیاری از صنایع و ساختمانها چندین پمپ برای انتقال آب یا سایر سیالات استفاده میشود. کارت لوگو زیمنس برای کنترل پمپها این کارها را انجام میدهد: کنترل سطح مخزن، جلوگیری از خشک کار کردن پمپها، جابجایی نوبتی پمپها، اعلام خرابی در صورت بروز مشکل در سیستم، و کنترل فشار و زمان عملکرد. این قابلیتها در کنار هم به بالا رفتن طول عمر تجهیزات کمک میکند.
سی پی یو زیمنس 6ES7511-1AK02-0AB0 را با قیمت مناسب و ضمانت اصالت کالا از تیاش ولتاژ خریداری کنید. ۰۹۱۲۸۰۴۷۲۷۶
کنترل سیستمهای تهویه
سیستمهای تهویه مطبوع از دیگر کاربردهای کارت LOGO زیمنس در اتوماسیون هوشمند هستند که نیاز به کنترل دقیق و هدفمند دارند. با وجود کارت لوگو میتوان این کارها را انجام داد:
- کنترل دقیق فنها و زمان روشن و خاموش شدن آنها.
- مدیریت دستگاه هواساز
- کنترل دمای محیط
- تنظیم زمان روشن و خاموش شدن تجهیزات
- و در نهایت کاهش چشمگیر مصرف انرژی.
کاربرد کارت LOGO زیمنس در مدیریت گلخانه هوشمند
یکی از کاربردهای مهم LOGO! در بخش کشاورزی است. این روزها حتی گلخانهها هم برای کنترل بهتر و دقیقتر فرآیند از سیستمهای اتوماسیون هوشمند استفاده میکنند. در گلخانهها برای کنترل آبیاری، رطوبت، روشن و خاموش شدن فنها، کنترل دما، نور مصنوعی و سیستم مهپاش از کارت لوگو زیمنس استفاده میشود. در نتیجه هم کیفیت محصولات و گیاهان بالا میرود و حفظ میشود و هم مصرف آب و انرژی تا حد زیادی کاهش پیدا میکند.
کنترل موتورهای کوچک
در بعضی محیطهای صنعتی میتوان به کمک کارت لوگو زیمنس ماشینآلات و موتورهای صنعتی کوچک را بدون نیاز به پی ال سی های صنعتی بزرگ کنترل کرد. از کارت لوگو در این محیطها میتوان برای کنترل موتورهای تک فاز و سهفاز، کمپرسورها، نوار نقالههای کوچک، دستگاههای بستهبندی و تجهیزات کارگاهی استفاده کرد.
کارت لوگو زیمنس از چه مدلهای CPU استفاده میکند؟

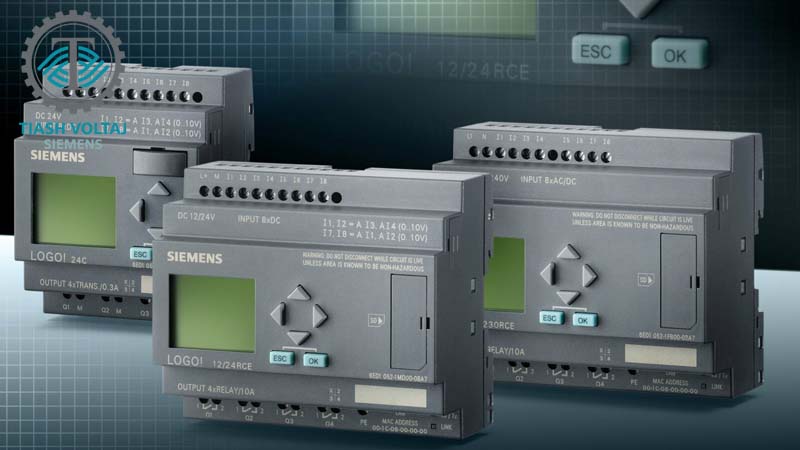

برای عملکرد بهتر یک سری سی پی یو خاص برای کارت لوگو طراحی شده که بسته به نیاز پروژه و محیط صنعتی میتوان از بین آنها بهترین گزینه را انتخاب کرد. در جدول زیر میتوانید این مدلها را ببینید:
| مدل CPU | نوع تغذیه | نوع خروجی | پورت شبکه | کاربرد پیشنهادی |
| LOGO! 8 12/24RCE | 12 یا 24 ولت DC | رلهای | دارد | پروژههای ساختمانی و صنعتی سبک |
| LOGO! 8 12/24CE | 12 یا 24 ولت DC | ترانزیستوری | دارد | سیستمهای با سرعت سوئیچینگ بالا |
| LOGO! 8 24CE | 24 ولت DC | ترانزیستوری | دارد | پروژههای صنعتی و ماشینآلات |
| LOGO! 8 24RCE | 24 ولت DC | رلهای | دارد | کنترل پمپ، روشنایی و تجهیزات عمومی |
| LOGO! 8 230RCE | 115 تا 230 ولت AC/DC | رلهای | دارد | ساختمانها و پروژههای تأسیساتی |
| LOGO! 8 230CE | 115 تا 230 ولت AC/DC | ترانزیستوری | دارد | پروژههای خاص با خروجی ترانزیستوری |
انواع CPU از جمله سی پی یو مدل 6ES7515-2AM01-0AB0 زیمنس را با ضمانت اصالت کالا از تیاش ولتاژ تهیه کنید. ۰۹۱۲۸۰۴۷۲۷۶
آیا کارت لوگو زیمنس میتواند مصرف انرژی را مدیریت کند؟
امروزه کاهش مصرف انرژی یکی از مهمترین اهداف پروژههای اتوماسیون است. یک کاربرد کارت LOGO زیمنس در اتوماسیون هوشمند این است که تجهیزات را فقط در زمان مورد نیاز فعال کند. همانطور که در بخش کاربردها بررسی کردیم این کارت میتواند سیستم روشنایی، پمپها، فنها یا تجهیزات گرمایشی و سرمایشی را بر اساس ساعت، حضور افراد یا شرایط محیطی کنترل کند. در نتیجه هم هزینههای برق و انرژی کم میشود و هم طول عمر تجهیزات بالا میرود.
کاربرد کارت LOGO زیمنس کنترل ساختمان هوشمند
یکی از کاربرد کارت LOGO زیمنس در ساختمانهای هوشمند است. این کنترلر میتواند بخشهای مختلف ساختمان را دقیق و درست مدیریت کند و خیلی از کارها را بدون نیاز به دخالت انسانی انجام دهد. این موضوع امکان خطا را تا حد زیادی کم میکند. در ساختمانهای مسکونی، اداری و تجاری برای روشنایی، تهویه هوا، سیستم سرمایشی و گرمایشی، پمپها و درهای برقی از تجهیزات متنوعی استفاده میشود. هماهنگ کردن این تجهیزات به صورت دستی و به کمک انسان هم زمان زیادی میبرد و هم احتمال خطا وجود دارد.
ولی با استفاده از کارت لوگو خیلی راحت میتوان یک برنامه هدفمند و یکپارچه نوشت و تمام این تجهیزات را کنترل کرد. مثلا چراغهای محوطه بعد از غروب روشن شوند یا تجهیزات در ساعات غیرکاری خودبهخود خاموش شوند. این قابلیتها هم میزان رفاه کاربران را بالا میبرد و هم باعث صرفهجویی در مصرف انرژی و کاهش هزینههای نگهداری ساختمان میشوند.
مزایای استفاده از کارت لوگو نسبت به مدارهای رلهای
گرچه هنوز هم در بعضی پروژهها از مدارهای رلهای استفاده میشود ولی در خیلی از موارد استفاده از کارت لوگو گزینه بهتری به شمار میرود. از مهمترین مزایای کاربرد کارت LOGO زیمنس به جای رله میتوان به موارد زیر اشاره کرد:
- استفاده از کارت لوگو حجم تابلو برق را تا حد زیادی کم میکند چون دیگر به چند رله و تایمر و شمارنده نیازی نیست و یک کارت لوگوی کوچک کار شما را راه میاندازد.
- اگر نیاز باشد عملکرد سیستم تغییر کند کافیست برنامه کارت لوگو را اصلاح کنید و نیازی به تغییر سیمکشی نیست. این یعنی زمان توقف کوتاه و هزینه تعمیر کم.
- عیبیابی این سیستم نسبت به مدارهای سنتی خیلی سادهتر است.
- اگر سیستم اتوماسیون هوشمند در آینده نیاز به توسعه داشته باشد به راحتی میتوانید با اضافه کردن تعدادی ماژول توسعه ورودی و خروجیها را زیاد کنید.
- یک مزیت دیگر کاربرد کارت LOGO زیمنس به جای رله احتمال خرابی کمتر و کاهش پیدا کردن هزینههای سرویس و نگهداری است.
هنگام انتخاب کارت لوگوی زیمنس به چه نکاتی توجه کنیم؟
برای اینکه سیستم شما دقیق و درست کار کند باید بهترین مدل را مطابق با نیازهای پروژه انتخاب کنید. در ادامه مهمترین نکات را برای انتخاب لوگو زیمنس بررسی میکنیم:
- اول از همه باید نوع تغذیه سیستم را مشخص کنید. ابتدا باید مشخص شود که سیستم با ولتاژ ۱۲ ولت، ۲۴ ولت یا ۲۳۰ ولت کار میکند.
- پیش از خرید باید تعداد ورودیها و خروجیهای موردنیاز پروژه را مشخص کنید. اگر احتمال میدهید که در آینده نیاز به توسعه دارید بهتر است مدلی انتخاب کنید که بتوان به آن ماژول توسعه اضافه کرد.
- اگر قرار است کارت لوگو با تجهیزات دیگر ارتباط داشته باشد باید از مدلهایی خریداری کنید که از ارتباط شبکه پشتیبانی کند.
- قبل از خرید حتما دمای محیط، میزان رطوبت، گردوغبار و شرایط کاری را در نظر بگیرید و با توجه به آنها بهترین گزینه را انتخاب کنید.
برای خرید انواع ماژولهای توسعه از جمله ماژول ورودی دیجیتال 6ES7131-6BH00-0BA0 زیمنس با شمارههای تیاش ولتاژ تماس بگیرید. ۰۹۱۲۸۰۴۷۲۷۶
کلام پایانی
کارت لوگوی زیمنس یکی از پرکاربردترین مینی پی ال سیهای شرکت زیمنس است. ویژگیهای خاص آن باعث شده کاربرد کارت LOGO زیمنس را در حوزههای صنعتی مختلفی ببینیم. نصب راحت، ابعاد کوچک، قابلیت توسعه و برنامهنویسی ساده از جمله ویژگیهای مهم این دستگاه هستند. برای خرید انواع کارت لوگو و همینطور انواع سی پی یو این دستگاه میتوانید با شمارههای تیاش ولتاژ، نماینده محصولات زیمنس آلمان تماس بگیرید. ۰۹۱۲۸۰۴۷۲۷۶
سوالات متداول
کارت لوگوی زیمنس چه کاربردی دارد؟
این کنترلر برای خودکارسازی فرآیندهای مختلف مانند کنترل روشنایی، پمپها، تهویه، ماشینآلات کوچک، گلخانههای هوشمند، آبیاری و مدیریت انرژی استفاده میشود.
آیا کارت لوگو جایگزین PLC است؟
کارت لوگو در واقع یک مینی PLC محسوب میشود و برای پروژههای کوچک و متوسط گزینه بسیار مناسبی است. اما در پروژههای پیچیده بهتر است از پی ال سیهای صنعتی استفاده شود.
آیا امکان توسعه کارت لوگو وجود دارد؟
بله. در صورت نیاز میتوان ماژولهای توسعه را به دستگاه اضافه کرد تا تعداد ورودیها، خروجیها یا قابلیتهای آن افزایش یابد.
